分析浏览器的“结果”节点中填充有分析结果。
但是，我们会使用“设计约束表”和虚拟化能力来访问设计并优化质量。
- 在条形工具栏的“管理”面板上，单击“设计约束表”。

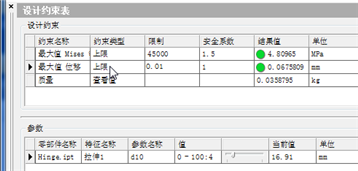

- 在设计约束表中，注意两个“结果值”单元格中显示有绿色的圆。绿色圆表示结果值处于相关安全因素范围内。

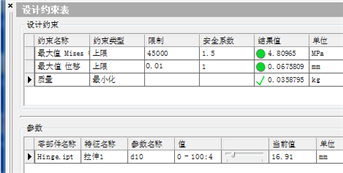

- 将“质量约束类型”更改为“最小化”。
参数化值将更改为显示满足指定约束且质量最小的配置。在这种情况下，原来的截面轮廓宽度值为 2 英寸。优化的配置为 1.5 英寸，这样会减少质量。
注： 如果您移动滑块以显示当前值 1.0，则表将更新，且您会看到最大位移超过安全系数标准。“结果值”旁边的红色方形表示条件。
