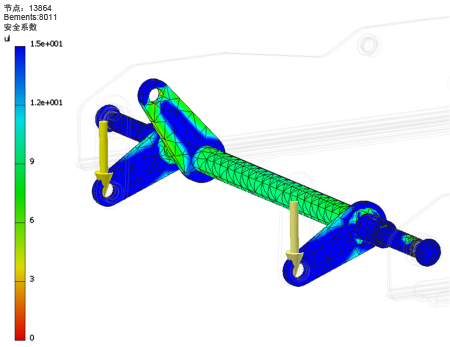

当仿真完成其计算时，图形区域会更新以显示：
- 三维体积曲线图和结果类型。
- 显示应力分布的平滑着色。
- 指示应力范围的颜色栏。
- 包括节点和元素数量的网格信息。
- 单位信息。
- 结果浏览器节点将根据分析类型填充上各种结果的子节点。
对于静态分析，默认结果为“Mises 等效应力”，而对于模态分析，默认结果为“频率 1”。使用显示命令和浏览器中的结果节点查看结果。这些工具有助于您直观地查看零部件中出现的应力的大小、零部件的变形和应力安全系数。对于模态分析，您可以直观化自然频率模式。
注： 使用“仿真手册”以获取帮助显示结果。
显示命令位于“应力分析”选项卡的“显示”面板中，且已启用。默认的显示模式可使等值线平滑。
通过展开“结果”节点显示子节点，可以看到各种结果集。例如，当您运行静态分析时，会在浏览器中填充 Mises 等效应力、第一主应力、位移、安全系数等子结果节点。
若要查看不同的结果集，请双击浏览器节点。查看结果时，您可以：
- 更改颜色栏，以突出显示所关注的应力级别。
- 将结果与未变形的几何图形进行比较。
- 查看用于此解决方案的网格。
- 使用轮廓着色。
- 显示最大和最小结果位置。
- 在所有结果集中应用相同的比例。当从结果视图中隐藏各种零件时或在参数化调查中处理多个配置时可用。
- 显示边界条件。
- 调整位移显示，以加强模型变形的图形表达。
- 通过一系列步骤制作位移动画。
- 创建位移动画视频。
- 查看二维收敛（结果精度曲线）。
- 检查特定点处的值。
