- 接下来要添加刀片集和推杆之间的运动类型，这样推杆便可在刀夹中移动。
创建该运动类型之前，请锁定导向和推杆零部件之间的平移运动类型。该操作可防止相关零部件发生移动，并可使求解器更高效地工作。
在“平移:3 (导向:1，推杆:1)”运动类型上单击鼠标右键，然后单击“锁定自由度”。
- 在功能条中，单击“运动仿真”选项卡来显示仿真命令。现在，我们来添加滑动运动类型。
- 在“运动类型”面板中，单击“插入运动类型”。在下拉列表中，选择“滑动: 凸轮－滚子运动”。对于输入 1，请选择从动件跨越的刀夹槽截面轮廓。

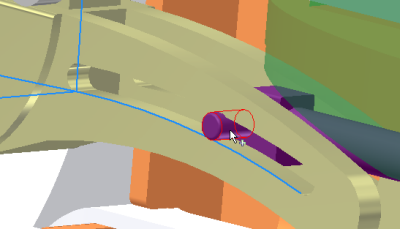

- 对于输入 2，请选择推杆跨越的槽的圆柱面。单击“确定”。
- 取消锁定平移运动类型。
到此为止，这一章已完成了关于向部件添加零部件和运动类型的介绍。在本章中，您学习了以下内容：
- 处于仿真环境时添加部件。
- 添加装配约束并看到约束自动创建标准运动类型。
- 添加运动类型以仿真部件中的机械条件。
| 详细信息 | 位置 |
|---|---|
| 教程 | 仿真 - 基础知识 - 第 2 部分 |
