创建特征抑制规则

在具有必要参数的情况下，现在我们可以使用规则向模型添加逻辑。可以为各种操作定义规则，包括参数值的设置以及激活或抑制特征。第一个规则将抑制零件上的特征。

规则编辑器

1. 在功能区，单击 “管理”选项卡 “iLogic”面板 “添加规则” 。
2. 在“规则名称”对话框的“名称”字段中输入 Modify_Feature，然后单击“确定”以显示“编辑规则”对话框。

   “编辑规则”对话框是 iLogic 功能的核心。您可以使用该对话框创建和编辑 iLogic 规则。

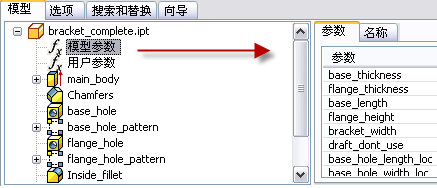

3. 选择“模型”选项卡。此窗口左上方的面板包括“模型”树的视图。单击树中的“模型参数”节点。请注意，现在右上方面板只列出模型参数。


   若要查看其他参数集，可以单击“模型”树中的“用户参数”节点，以仅显示手动创建的参数。

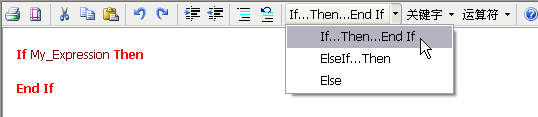

   在位于“编辑规则”对话框的底部面板中的规则文本区域中写规则。可以直接在文本输入字段中输入规则关键字。也可以从字段上面的工具栏中选择常规语句，然后编辑这些语句。



   本教程说明的是如何手动输入语句，除非另有说明。

4. 单击“用户参数”节点以显示用户参数。

   该支架模型包括两个孔：一个在基座，一个在凸缘。



   (1) 凸缘孔 (2) 基孔

   我们的新规则可打开（关闭）基孔、凸缘孔或两个孔。在前面的课程中，我们创建了名为 holes 的多值参数。我们为此参数指定了标记为 base、flange 和 none 的三个值。当选中 flange 值时，规则将打开凸缘孔。选择 base 可打开基础孔，选择 none 值可同时关闭两个孔

向规则添加参数

现在，我们可以创建规则。我们从 holes 参数的凸缘设置开始。

1. 在文本框中输入 if，后跟空格。

   请注意，If 关键字文本变为红色粗体。红色表示认可的语言元素（在此情况中，为关键字）。

2. 在“模型”树中，单击“用户参数”节点，然后双击 holes 将 holes 参数名称插入编辑器。
3. 键入 =，后跟空格，然后键入 “flange”（确保包括引号）。添加另一个空格，并键入 Then 完成该行。

   请注意，目前为止，不同的颜色自动应用至定义的表达式的不同语言元素。此颜色编码使规则更容易阅读，并且可帮助您快速理解其含义并识别输入的任何不正确的信息。


4. 按 Enter 键移至下一行。

   我们可以使用 iLogic 功能激活凸缘孔。

插入代码段

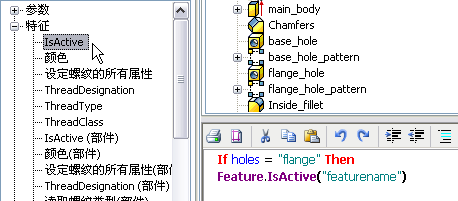

1. 在编辑器左侧的“代码段”区域中，单击“系统”选项卡。展开“特征”节点，然后双击“IsActive”选项以将其文本插入规则编辑器。

2. 单击“编辑规则”对话框顶部的“模型”选项卡，然后单击“模型”树中的 flange_hole。
3. 单击对话框右上角的“名称”选项卡，请注意，flange_hole 现已显示在此处。

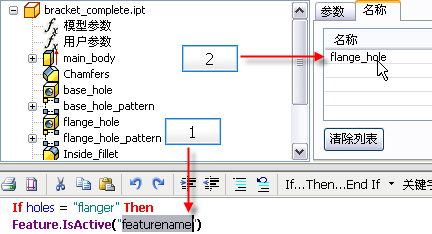

4. 亮显规则文本中的 featurename，然后双击“名称”选项卡中的 flange_hole，将 featurename 替换为 flange_hole。


   (1) 亮显常规文本。(2) 双击名称以替换亮显的文本。

   Feature.IsActive 函数可设定括号内的引号中指定的特征的活动状态（抑制状态）。

5. 若要指定 True 值，首先在语句的末尾插入空格。在空格的后面，输入 =，后跟另一个空格，然后输入词语 True。

   指定 True 值指示凸缘孔处于激活状态（未抑制）。为 holes 参数选择 flange 选项时，我们只希望凸缘孔处于激活状态。我们必须包括可停用基孔的命令。

6. 在规则文本的末尾，按 Enter 键移动至下一行，然后插入另一个 Feature.IsActive(“featurename”) 函数。
7. 亮显 featurename 字符串并在“模型”树中单击 base_hole。然后双击“名称”选项卡中的 base_hole，将 featurename 替换为 base_hole，并指定值 False。

   这两行可打开凸缘孔并关闭基孔。现在，您的规则由三行组成。



   复制代码块

   If holes = "flange" Then
   Feature.IsActive("flange_hole") = True
   Feature.IsActive("base_hole") = False

   对于必须激活基孔的情况，可以采用类似的战略。我们必须激活基孔，并停用凸缘孔。

重用代码块

若要创建规则的下一部分，可以复制并粘贴上述语句的可重复使用部分。然后根据需要更改粘贴的文本。

1. 按 Enter 键插入新行，然后输入 ElseIf。
2. 亮显可重复使用的文本（包括词语 If 之后的所有内容），然后按 Ctrl + C 将文本复制到剪贴板。接下来，将光标定位在 ElseIf 之后，然后按 Ctrl + V 进行粘贴。
   注： 也可以在选定的文本上单击鼠标右键，然后从关联菜单中选择“剪切”、“复制”和“粘贴”命令来执行相应的操作。关联菜单中还包含其他编辑命令。也可以使用规则文本区域上方的编辑工具栏中的图标。
3. 在新粘贴的文本中，将 flange 更改为 base，然后切换 True 和 False 条件。


   复制代码块

   If holes= ”flange” Then
   Feature.IsActive(“flange_hole”) = True
   Feature.IsActive(“base_hole") = False
   ElseIf holes = “base” Then
   Feature.IsActive(“flange_hole”) = False
   Feature.IsActive(“base_hole”) = True

4. 添加其他 ElseIf 语句，并使用相同的复制和粘贴方法创建此规则的第三部分，该部分中不需要孔。当 holes 参数设定为 none 时，对新粘贴的文本进行修改以抑制两个孔特征。
5. 通过键入 End If（或单击对应的关键字按钮）完成语句。

   规则已经完成。



   复制代码块

   If holes = "flange" Then
   Feature.IsActive("flange_hole") = True
   Feature.IsActive("base_hole") = False
   ElseIf holes = "base" Then
   Feature.IsActive("flange_hole") = False
   Feature.IsActive("base_hole") = True
   ElseIf holes = "none" Then
   Feature.IsActive("flange_hole") = False
   Feature.IsActive("base_hole") = False
   End If

6. 在“编辑规则”对话框中，单击“确定”。

   如果没有错误，对话框关闭时不会显示错误消息。代表新规则的图标将显示在“规则浏览器”中。

7. 若要验证新规则，请单击 “管理”选项卡 “iLogic”面板 “规则浏览器” 并查看树。


   “规则浏览器”为您提供了查看当前模型中的规则的一种方法。我们将在本教程后面的内容中进一步探索“规则浏览器”。

测试特征抑制规则

1. 在功能区上，单击 “管理”选项卡 “参数”面板 “参数” 显示“参数”对话框。
2. 单击“模型参数”区域左侧的节点图标，以折叠模型参数列表。
3. 单击 holes 参数的“表达式”字段，启用多值下拉箭头。然后单击该箭头并从下拉菜单中选择 flange。
4. 单击其他任意单元并观察支架。显示的孔仅为凸缘孔。

5. 将多值选择更改为 base，然后单击另一个单元。仅显示基孔。

6. 最后，将多值选择更改为 none，然后单击另一个单元。没有空可见。

7. 单击“完毕”关闭“参数”对话框。

重命名特征抑制规则

我们创建的规则需要一个更有说明性的名称。

1. 在功能区，单击 “管理”选项卡 “iLogic”面板 “规则浏览器” 。
2. 在树中，单击 Modify_Feature 一次可亮显规则，然后再次单击即可启用编辑模式。
3. 将规则重命名为 Hole_Rule，然后按 Enter 键。
4. 关闭规则浏览器
