修改草图尺寸
首先，修改草图尺寸：
在浏览器中双击
“草图1”
，切换到
“草图”
模式。
在图形窗口中单击鼠标右键，然后选择
“尺寸显示”
“表达式”。
在草图基础上双击“10 mm”水平尺寸。
在“编辑尺寸”对话框中输入“
基础视图
”。

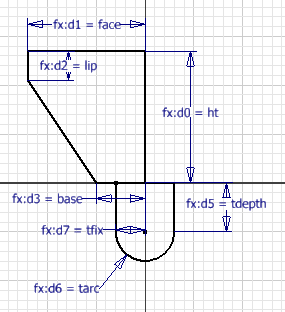

用电子表格驱动参数替换其他尺寸，如下所示。
注：
参数名称区分大小写。无效的参数名以红色文本显示。
在功能区上，单击
“草图”选项卡
“退出”面板
“完成草图”
。
