通过平移、轴的移动或旋转、自由移动或输入沿 X、Y 或 Z 轴的值的方式拖动空间坐标轴，交互地定位固定工作点。移动由选定的空间坐标轴区域控制。
在零件或三维草图中创建或编辑 固定工作点 时，激活“三维移动/旋转”命令。当显示空间坐标轴时，选择或拖动空间坐标轴段以指示要进行的 转换 的类型，也可以单击它以打开一个对话框。在对话框中，可以输入坐标以精确定位固定工作点。
除了输入坐标以外，还可以拖动空间坐标轴。对话框中的 X、Y 和 Z 坐标将动态更新。

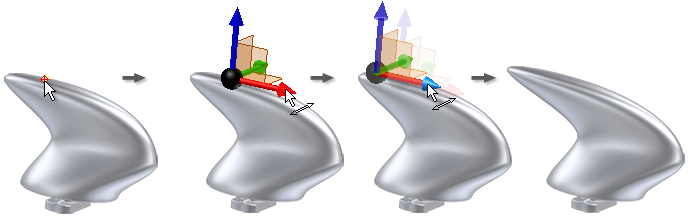

在下图中，使用“三维移动/旋转”命令移动由点的放样特征使用的工作点。
移动不一定要沿着平行于零件轴的方向。可以围绕任意轴旋转“三维移动/旋转”命令，以重新对齐后续移动的方向。
“三维移动/旋转”空间坐标轴上轴的颜色
由于可以旋转空间坐标轴命令，因此颜色可以帮助识別轴。它们与零件主轴的默认颜色相对应：
- 红色代表 X 轴。
- 绿色代表 Y 轴。
- 蓝色代表 Z 轴。
如果用户自定义了系统颜色或空间坐标轴颜色，那么颜色不一定与零件轴匹配。
旋转空间坐标轴时，它将不再与零件轴匹配。可通过查看图形窗口左下角来了解惯性主轴是什么。
空间坐标轴剖视图的功能
第一次激活空间坐标轴时，其原点球体与要在其中放置或编辑固定工作点的几何图元重合。单击或拖动空间坐标轴剖视图以显示用户要进行 转换 的类型。“三维移动/旋转”对话框将打开，并显示所选转换的上下文。如果选择了空间坐标轴的其他部分，可以根据选择拖动或输入精确的坐标或角度。
- 箭头
-
沿轴移动空间坐标轴和选中的工作点。
- 轴
-
绕轴旋转空间坐标轴和选中的工作点。
- 平面
-
在选中的平面内移动空间坐标轴和选中的工作点。
- 球
-
允许在视图平面中无限制地移动。在激活的视图平面内的任何方向上拖动，或者输入坐标值。在对话框中输入坐标后，就不能进行拖动操作，因为空间坐标轴不在激活的视图平面中。
注： 选中“仅移动空间坐标轴”选项后，工作点将不会移动。
