单击功能区上“草图”选项卡
“绘制”面板 “直线”，或按 L 键调用“直线”命令。您也可以在图形窗口中单击鼠标右键，然后选择标记菜单顶部的“线”。 - 单击所示的点开始创建线的第一个点。显示的绿色点指示您已经选择了投影线的精确端点。平视显示仪 (HUD) 指针输入可显示线的起始坐标：X = -25 mm，Y = 25 mm。

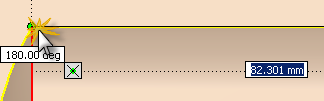

- 向左移动光标 (180°)。单击水平直线与球半径起点的交点，以此来结束第一个直线段。不用在意值输入框中显示的值。
- 现在，第一条草图线已完成。“直线”命令还可以用于绘制圆弧半径。对于圆弧的起点，单击刚刚绘制的线的端点。按住鼠标左键并沿着部分球半径拖动光标。
- 圆弧段的长度并不重要。大约依照图像中的显示拖动光标就已足够。务必保持光标位于球半径上，以确保圆弧的结束点与投影几何图元重合。（与草图几何图元重合时，将显示光标末端的黄色点和重合约束符号。）单击以设定圆弧的结束点。

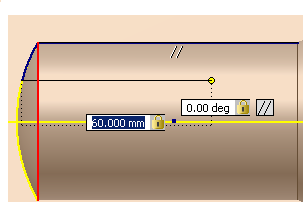

- 现在，使用动态输入平视显示仪 (HUD) 按照精确的距离和角度绘制另一条线。仍然在“直线”命令中，选择刚刚完成的圆弧的结束点，并将光标移动到右侧。光标附近将显示两个值输入框，指示构造下草图线的长度（距离）和角度。请注意，第一个值输入框已亮显，正等待您的输入。在框中输入 60 作为线长度，按 Tab 键将输入位置转移到第二个值输入框。输入 0 作为线角度，并再次按 Tab 键。
- 请注意观察，每个值输入框内有一个小的锁定图标。这种图标表示您输入的关于线的距离和角度的值已经锁定（受到约束）。还请注意，两个平行图示符指示两条草图线已精确平行。
- 按 Enter 键结束线的绘制。当使用动态输入来定义草图几何图元时，将创建并放置尺寸值（称为存留尺寸）。
- 下一步，绘制最后一条线段以返回到开始点处。当绿色的点显示时，单击以完成线段并关闭截面轮廓。
- 最后，单击鼠标右键并从标记菜单中选择“完毕 [Esc]”，或按 Esc 键，以退出“直线”命令。
现在，我们要创建竖直尺寸来指定截面轮廓的宽度。
-
单击功能区上“草图”选项卡 “约束”面板 “尺寸”，或按 D 键调用“尺寸”命令。您也可以在图形窗口中单击鼠标右键，然后从标记菜单中选择“通用尺寸”。 - 选择两个线端点，如图所示。（当您将光标放置到端点上时，端点会显示为红色的点。）将光标移动到左侧并单击以放置尺寸。
- 在“编辑尺寸”文本框中输入 9。单击绿色箭头（或按 Enter 键）创建尺寸。
- 单击鼠标右键，然后从标记菜单中选择“完毕 [Esc]”退出“尺寸”命令。
