控制凸柱与零件体之间的壁厚

在该示例中，我们将获得特征和零件相交处的稳定厚度墙。稳定厚度墙通常是模制塑料产品的要求。

1. 在功能区上，单击 “三维模型”选项卡 “塑料零件”面板 “规则圆角” 。
2. 将“源”设定为“特征”，并选择凸柱。将“规则”设定为“对照零件”。清除“所有圆边”选项。为零件外部输入合适的圆角。

3. “单击以添加”其他规则。将“源”设定为“特征”，并选择相同凸柱。将“规则”设置为“对照零件”。这次清除“所有圆角”选项。输入与在以前规则中输入的半径（由零件厚度增加）相等的半径。

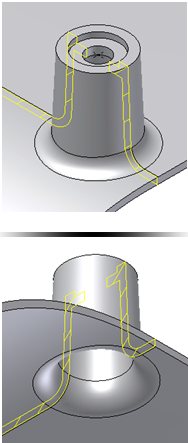

4. 单击“确定”。完成规则圆角，并且零件在螺钉固定柱和零件实体相交处具有稳定的厚度。
