在本部分中，您将使用标准部件约束来约束镶件。放置的位置将是为您创建的镶件的镜像位置。
- 在模型浏览器中，双击标记为 Mold_Top_Top_PZ:1 的节点，以激活该节点。
- 在模型浏览器中，展开 Mold Top_Top_MP:1 节点，以在添加约束时查看约束。
- 在功能区中，单击“装配”选项卡 >“位置”面板 >“约束”
。 - 在“放置约束”对话框中，确保选择“配合”类型

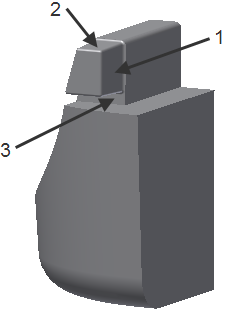

。 - 选择下图中标为 1 的面作为“第一次选择”
参考。该表面位于注塑零件零部件上。
- 选择下图中标为 1 的面作为“第二次选择”
参考。该表面位于放置的镶件零部件上。
- 单击“应用”。
注： 考虑使用“位置”面板上的“
”命令将零部件从当前受约束的位置拖离。您可以更容易地选择参考面。
”命令将零部件从当前受约束的位置拖离。您可以更容易地选择参考面。 - 使用配合约束继续约束镶件：
- 配合前两个图中标为 2 的面。
- 配合前两个图中标为 3 的面。

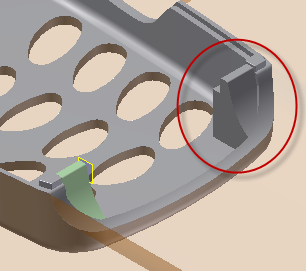

将显示完全受约束的镶件，如下图所示。
- 当零部件完全受约束时，在“放置约束”对话框中，单击“取消”，关闭该对话框。
- 若要退出部件环境，请单击“装配”选项卡 >“返回”面板 >“返回”
。 - 在功能区中，单击“型芯/型腔”选项卡 >“退出”面板 >“完成型芯/型腔”
。 - 在“模具设计”浏览器中，展开“表达”>“视图”节点，然后双击“视图 1”。 注： 您也可以设定功能区中视图表达下拉列表中的视图。
- 在键盘上，按住 F6 键返回到主视图。将显示模型，如下图所示。
- 在快速访问工具栏中，单击“保存”保存部件。
