“正齿轮”对话框

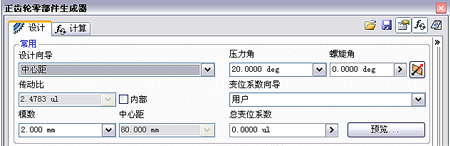

启动正齿轮零部件生成器后,它将在“设计”选项卡上打开。您可以输入特定参数,定义正齿轮位置,以及选择计算方法。

“设计”选项卡将分割为若干个组框,并带有以下选项:

常用

该区域包括两个齿轮的常用参数,例如模型或螺旋角。

“设计向导”下拉菜单包含五种可能的设计和计算选项。根据您设计向导的选择,“设计”选项卡内的编辑字段将被启用。每种方法都要求不同的输入参数。

齿轮 1、齿轮 2

该区域包括可因齿轮 1 和齿轮 2 而改变的参数,例如齿数或面宽。同时,齿轮 1 和齿轮 2 的位置参数的命令也位于此处。

使用下拉菜单选择齿轮类型以插入:零部件、特征或无模型。

更多选项

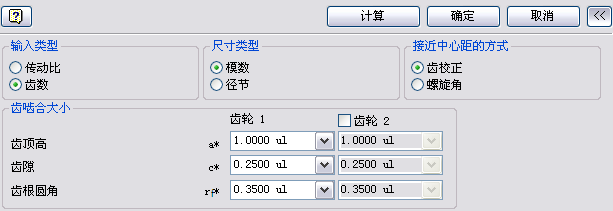

当您单击“设计”选项卡右下角的 “更多选项”命令时,系统将打开包含用于正齿轮设计的其他选项的区域。例如,如果您选择“输入类型”组框中的“齿数”,它将显示齿数为已知值。

结果

在右侧的双行内双击,或单击 V 形,可以显示包含计算得出的值列表的“结果”面板。灰色的值表示这些值与“设计”选项卡内的插入值不匹配。单击“计算”可获得当前输入的结果。
