如果质量不限制为精确值，而是在多个值范围内，则会出现什么情况？请参看以下示例：
| 质量范围 | 宽度 |
|---|---|
| 小于或等于 100 | 1 in |
| 大于 100，但小于或等于 200 | 2 in |
| 大于 200，但小于或等于 300 | 3 in |
| 大于 300，但小于或等于 400 | 4 in |
| 大于 400 | 6 in |
我们可以更改现有规则以包括这些范围。
- 打开规则浏览器，然后双击 Width_Rule 以在“编辑规则”对话框中打开规则。

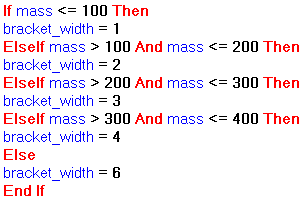

- 根据所示修改规则。
复制代码块
If mass <= 100 Then bracket_width = 1 ElseIf mass > 100 And mass <= 200 Then bracket_width = 2 ElseIf mass > 200 And mass <= 300 Then bracket_width = 3 ElseIf mass > 300 And mass <= 400 Then bracket_width = 4 Else bracket_width = 6 End If
通过进行这些更改，我们将检查每个 If 或 Else If 语句中值的范围。
- 单击“确定”以关闭编辑规则”对话框。
从质量参数中删除多值列表
最后一步，我们将修改用户参数 mass，该参数当前是一个多值参数。我们可以通过编辑多值列表将与此参数关联的多值特征删除。
- 打开“参数”对话框。
- 在 mass 行中的任何空单元中单击鼠标右键，并从关联菜单中选择“编辑多值列表”。
- 选择“值”列表中的所有值，然后单击“删除”。
- 单击“确定”接受更改。请注意，mass 参数不再具有可从中进行选择的多值列表。
测试修改的规则
- 在“参数”对话框中输入 mass 值 75。支架宽度设置为 1 英寸。
- 将 mass 值更改为 150。现在，支架宽度为 2 英寸。

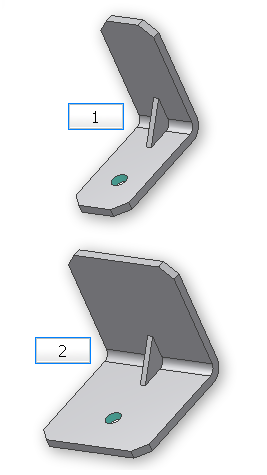

(1) mass=75，width=1 in (2) mass=150，width=2 in
- 进一步尝试。通过将 mass 更改为 250，宽度将更改为 3 英寸。当 mass 为 350 时，支架宽度将为 4 英寸。输入的 mass 值大于 400 时，支架宽度将为 6 英寸。通过将 mass 设定为 1500 进行验证。
- 将 mass 再更改为 150，然后单击“完毕”。
- 保存并关闭 bracket.ipt。
