结构件分析设置 -“求解器”选项卡

结构件分析求解器设置适用于所有分析。无论新分析何时开始，均会使用这些配置。您可以通过更改分析特性来替代每个分析的全局设置。

此小节介绍了“求解器”选项卡上的控件。

访问：	功能区： “结构件分析”选项卡 “设置”面板 “结构件分析设置”

求解器默认设置
	DSC 算法(梁释放)	选择该选项可在已定义释放的结构的计算过程中启用不连续元素。
结果
	梁点	指定求解器所计算的梁点数。

DSC 算法

DSC 算法让您能够计算包含释放的结构。

对于包含以下释放的任意梁（您已经为其定义任意类型的分析）：

• 常规释放
• 单边释放
• 弹性释放
• 弹性单边释放

将执行以下操作：

• 生成结构模型后将在结构中生成新节点。
• 修改包含释放的输入元素。新节点会替换该元素中的旧节点（其他结构元素中仍保留旧节点）。

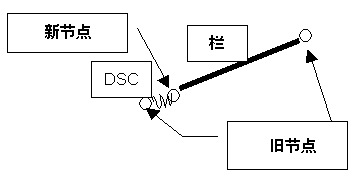

• Robot 会在旧节点和新节点之间创建 DSC 元素（不连续）。参见下图：


DSC 元素是两节点元素，其中节点力是根据以下公式生成的：

使用 DSC 元素可以定义梁中的弹性释放。
