创建三维相交曲线

单击 “三维草图”选项卡 “绘制”面板 “相交曲线” 创建三维曲线。使用曲线创建复杂形状(例如用户产品、管材中使用的复杂形状)并控制复杂放样的形状。可以选择:

  1. 在功能区上,单击 “三维模型”选项卡 “草图”面板 “创建三维草图”
  2. 在功能区上,单击 “三维草图”选项卡 “绘制”面板 “相交曲线”
  3. 单击面、曲面、二维草图曲线、工作平面或零件体,以用作第一个相交几何图元。
  4. 单击一个或多个要相交的面、曲面、二维草图曲线、或工作平面。
  5. 单击“确定”创建三维曲线。浏览器中将放置一个三维相交符号。

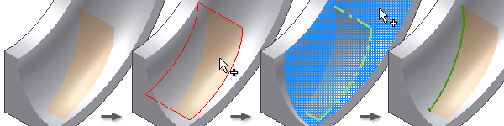

演示如何使用相交曲面创建三维草图

如果需要,使用“选择其他”选择相连接的线段。

使用二维曲线创建三维相交

使用三维相交可选择两个二维曲线,在三维草图中创建两个平面曲线相交。产生的几何图元类似于从两个拉伸曲面创建的相交。

该示例显示了选定二维曲线 (1) 和产生的相交 (2)。

演示如何创建两条平面曲线的三维相交

编辑相交曲线

  1. 在浏览器中的三维草图上单击鼠标右键,并选择“编辑三维草图”。
  2. 单击以展开“三维草图”文件夹,然后在“三维相交”符号上单击鼠标右键,并选择“编辑相交曲线”。
  3. 选择其他相交二维曲线、曲面、工作平面或面,以重新定义曲线。
