延伸曲线

延伸草图中的曲线。

在三维草图中，将曲线延伸至与面、工作平面或曲面的交点。

不通过选择边界来延伸（二维草图和三维草图）

1. 在功能区上，单击 “草图”选项卡 “修改”面板 “延伸” 。
2. 在图形窗口中，将光标暂停在曲线上以预览延伸，然后单击曲线完成操作。
3. 继续延伸曲线。
4. 若要退出延伸曲线，请单击 Esc 键、单击其他命令，或单击鼠标右键并选择“确定。
提示： 若要切换为“修剪”或“分割”命令，请单击鼠标右键，然后选择相应的选项。若要暂时执行修剪操作，请按住 Shift 键。释放该键可继续延伸操作。

通过选择边界来延伸（二维草图）

1. 在功能区上，单击 “草图”选项卡 “修改”面板 “延伸” 。
2. 按住 CTRL 键，并注意状态栏或动态提示将提示您“选择要延伸到的几何图元”。
   • 选择边界几何图元。
3. 释放 CTRL 键。
4. 在图形窗口中，将光标暂停在曲线上以预览结果，然后单击曲线完成操作。
5. 继续延伸曲线。
6. 若要退出延伸曲线，请按 Esc 键、单击其他命令，或单击鼠标右键并选择“确定。

演示如何延伸草图曲线

动态延伸草图几何图元（二维草图）

1. 在功能区上，单击 “草图”选项卡 “修改”面板 “延伸” 。
2. 在图形窗口中，按住鼠标左键，然后在草图上移动光标。

   当光标经过它们时，所有直线或曲线都将延伸。

3. 若要退出延伸曲线，请按 Esc 键、单击其他命令，或单击鼠标右键并选择“确定。

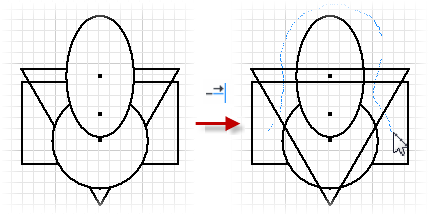

演示如何动态延伸草图曲线
