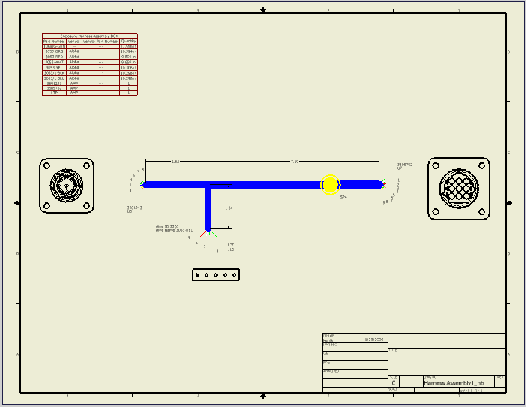

如果接头未与关联的线束一起自动放置在钉板中，则用户可以使用“接头”命令来放置它们。可以在放置连接器之前设置默认的显示特征，或者可以在放置连接器时替代选定连接器上的默认值。在“钉板设置”对话框的“显示”选项卡上设置默认值。默认情况下，放置所有的连接器视图。
连接器的基础视图与相关的导线头不相关联。移动导线头时，与其相关联的连接器不会发生移动。
注： 要在放置连接器之前验证参照标示元件的设置是否正确，请查看连接器列表。但是，连接器可以在没有参照标示元件的情况下放置。
放置一个或多个连接器视图
- 创建新的钉板工程图或打开现有的钉板工程图。
- 在功能区上，单击
“放置视图”选项卡
“创建”面板
“接头”
. 注： 必须先选择“完成草图”，该命令才可用。 - 在“放置连接器视图”对话框中，执行以下操作之一：
- 要放置所有的连接器视图，请单击“全选”或“确定”。
- 要更改显示属性，请输入偏移值并选择方向或比例。在“样式”下，单击按钮以显示或删除隐藏线，并选择着色视图。
- 要排除一个或多个连接器视图，请清除相应的复选框或单击“全部清除”。
- 单击“确定”。
- 要快速放置其他未放置的连接器，请在图形窗口中单击鼠标右键，然后选择“重复放置连接器视图”，再重复步骤 3 或单击“是”。
注： 要退出而不放置连接器视图，请单击“取消”。
编辑连接器视图
编辑连接器的基础视图时，可以更改方向、样式、比例和标签。
- 在钉板工程图中，在连接器视图上单击鼠标右键，然后选择“编辑视图方向”。
- 在“工程视图”对话框中，根据需要更改设置：
- 在“方向”下，单击列表中的标准方向。
- 在“样式”下，单击显示样式的按钮。
- 输入或选择新比例或标签。单击按钮以打开和关闭可见性。
- 单击“确定”。
删除连接器视图
要删除连接器视图，请在连接器视图上单击鼠标右键，然后选择“删除”。
