编写并发布一个自定义弯头以用于自动排水线路样式。
- 种类
-
布线系统
- 所需时间
-
30 分钟
- 使用的教程文件
-
连接至资源中心并访问读/写库。
如果没有可用的可读写库，本教程会显示如何创建一个可读写库。
注： 单击并阅读所需的《教程文件安装说明》（位于 http://www.autodesk.com/inventor-tutorial-data-sets-2014）。然后，下载教程数据集及所需的《教程文件安装说明》，并按照说明安装数据集。

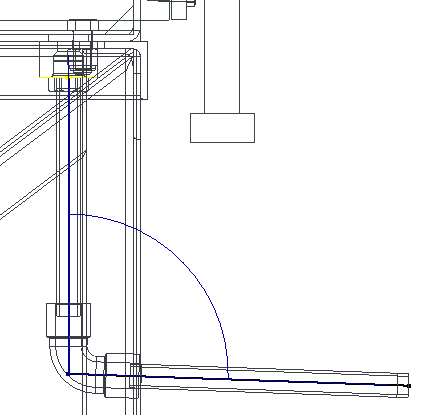

自动排水线路包含一个斜度或下降，以便通过重力排放流体。例如，本该水平的管线部分是倾斜的，相对于水平线倾斜两度。
若要创建自动排水管路，首先创建自动排水线路样式，然后根据激活样式来创建管路。自排放管路使用折弯或连接角度大于 45 度但小于 90 度（例如 88 度）的配件。
本教程是为单用户环境创建的，其中库存储在桌面资源中心位置。如果您是共享库的工作组中的成员，则您必须是库管理员并具有编辑权限才能执行库编辑任务。在服务器上创建用户库的方法也不同于本教程中所述的方法。
本教程中的示例使用基于几个不同标准的标准件。如果资源中心配置不包含相同的库，则只阅读步骤而不执行，或使用其他库的类似零件。例如，如果教程要求使用 ISO 标准的机器螺钉，而您的库仅包含 ANSI 零件，则可以使用 ANSI 库中的类似螺钉来代替。
目标
- 创建自排放管路样式。
- 创建自排放管路管线。
- 填充自排放管路管线。
- 在资源中心中创建读/写库。
前提条件
- 知道如何设定活动项目，以及如何使用各种查看工具导航模型空间。
- 有关更多信息，请参见“帮助”主题中的“快速入门”。
导航提示
- 使用左下角的“下一页”或“上一页”前进到下一页或返回到上一页。
