创建投影视图

根据工程图的制图标准，可以用第一视角或第三视角投影法来创建投影视图。在创建投影视图之前，必须先有一个基础视图。在功能区上，单击 “放置视图”选项卡 “创建”面板 “投影视图” 。

注： 多视图 投影与父视图对齐，并且继承其比例和显示设置。 轴测 投影不与父视图对齐。它们的默认比例与父视图相同，但并不随父视图比例的改变而更新。

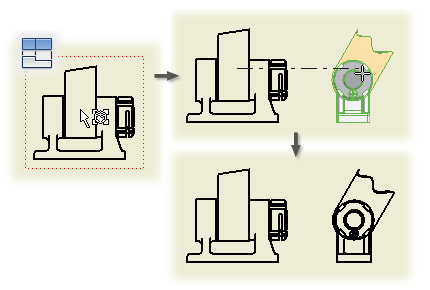

在功能区上，单击 “放置视图”选项卡 “创建”面板 “投影视图” 。 选择要投影的父视图。 将预览移到适当位置，然后单击以放置视图。在移动预览视图时，投影视图的方向会随之变化，以反映它与父视图之间的关系。 继续通过移动预览视图和单击放置投影视图。 若要退出放置投影视图，请单击鼠标右键，然后从菜单中选择“创建”。 演示如何创建投影视图

还可以在创建基础视图后立即创建投影视图。请务必选中“工程视图”对话框中的 “创建基础视图后立即创建投影视图”框。单击以放置投影视图。

编辑期间该复选框处于禁用状态。

提示：

• 投影样式：投影类型由激活的标准控制。可以在“标准”样式的“视图系统配置”选项卡上的第一视角投影和第三视角投影之间进行切换。除非将设置保存到样式库中，否则所做更改仅影响当前工程图。使用该标准的所有其他工程图都将根据已更改的投影进行更新。
• 投影视图中的剖切继承：若要打开或关闭剖视的继承，可进行切片、打断或局部剖切，并在投影视图上单击鼠标右键，然后选择“编辑视图”。打开“工程视图”对话框的“显示选项”选项卡，并在“剖切继承”部分中选择适当的选项。
