堵缝枪是一个包含若干零件的部件，其中某些零件还可以移动。对于堵缝枪可能存在几种操作情形，但我们选择分析处于静力平衡状态中的此部件。
此分析的目的在于研究拉动扳机且堵缝管末端的推动力即将克服内部管阻力的时刻。就在填料脱离管之前的刹那，部件就处于静力平衡状态。
在功能区上，单击
“环境”选项卡
“开始”面板
“应力分析”
进入应力分析环境。

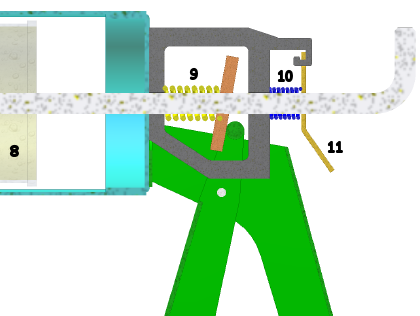

在“应力分析”浏览器中展开 Caulk Gun.iam。我们从分析中排除了以下零部件：
- 堵缝管 [8]
- 致动弹簧 [9]（没有造型，但是通过弹簧接触进行分析）
- 锁定弹簧 [10]
- 锁 [11]
