修剪截面轮廓

接下来，从下方 C 型槽钢中删除过量材料。

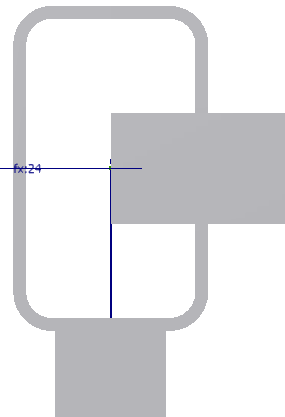

1. 重新确定模型视图方向，如图所示。

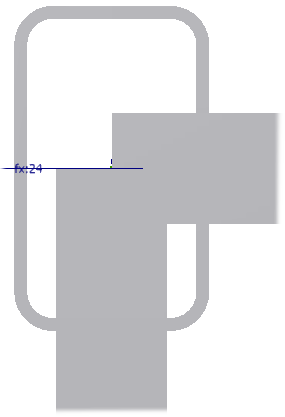

   注： 为清楚起见，已关闭背景中管的可见性。

2. 在功能区上，单击 “设计”选项卡 “结构件”面板 “修剪到结构件” 。

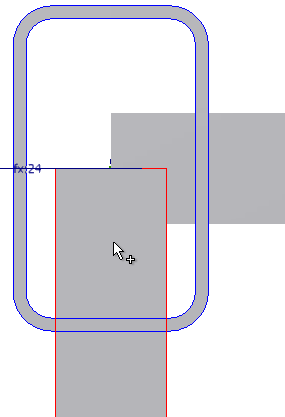

3. 首先，选择修剪零部件，即管材。

4. 选择待修剪的零部件，即 C 型槽钢。

5. 单击“应用”。

6. 使用同样的方法修剪其他 C 型槽钢。

   可以重复以上步骤以修剪其他三个连接点处的 C 型槽钢，但本练习没有此要求。

7. 完成后关闭“修剪到结构件”对话框。
