网格首先应用于基础配置。如果出现网格错误导致网格不成功，您会收到警告。网格故障的发生有多种原因。发生时，将如下报告故障：
- “网格进度”对话框报告错误。
- 错误标签和指引线放置在图形区域的模型上。指引线标识发生故障的位置。提供简短的特定情形的故障解决推荐方法。可以对网格标签进行适当的操纵（请参见在图形窗口中对标签进行操纵）。注： 如果故障发生在可见性已关闭的零件中，则网格标签将不会显示在图形区域中。
- 在浏览器的网格节点下，会使用与错误标签相对应的错误节点填充故障文件夹。
网格故障
- 基础配置中出现故障。网格流程中断，且您收到有关该故障的信息。
- 参数化分析遇到故障。系统将提示您出现特定故障。但是，剩余配置仍然进行网格划分。
如果出现以下情况，则可能发生网格故障：
网格故障标签
- 在浏览器中单击网格故障标签或网格故障节点可以在图形窗口中查看附加信息。单击另一个故障标签或节点，或单击图形窗口中的空白区域可以隐藏这些信息。
- 各个故障节点均具有“可见性”关联菜单命令。
排除零部件
出现网格故障时，“网格”对话框会显示“网格失败”消息
，浏览器中的“网格”节点
下会显示“故障”文件夹
。“故障”文件夹中将包含受网格故障影响的零部件。

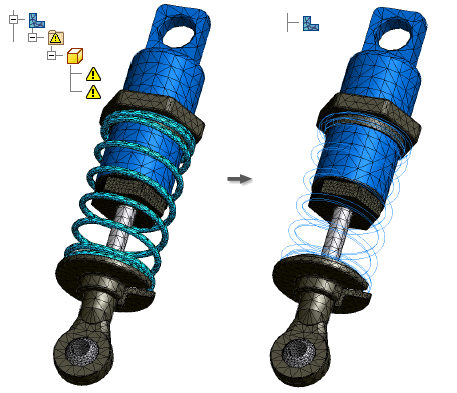

可以选择“网格故障”文件夹中的零部件以从分析中排除。
- 展开“故障”文件夹。
- 在零部件上单击鼠标右键，然后选择“从分析中排除”。“网格”节点和“接触”节点
旁边都会显示“要求更新”图标
。 - 在“网格”节点上单击鼠标右键，然后选择“更新网格”。
- 在“网格”节点上单击鼠标右键，然后选择“查看网格”。排除的零部件上将不再使用网格。
- 继续进行您的分析。
