接下来我们将通过添加结构约束和载荷定义边界条件。我们首先从约束开始。
- 在“约束”面板中，单击“固定”
。将显示对话框，并激活位置选择器。 - 选择两个由螺钉穿过的孔。它们是从分析中排除螺钉后剩下的孔。
- 单击“确定”。两个面是轴向约束的，就像穿入了螺钉。
现在，我们指定零部件上的载荷。
- 在“载荷”面板中，单击“力”

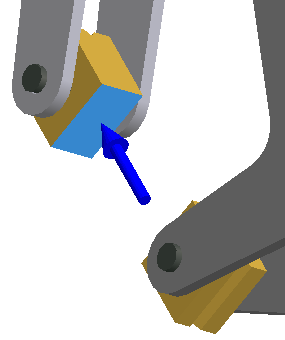

。将显示对话框，其中位置选择器处于激活状态。 - 如下所示在 ch_09-Upper_Grip 零部件上选择面。
- 在对话框中，为“大小”值输入 100，然后单击“确定”。

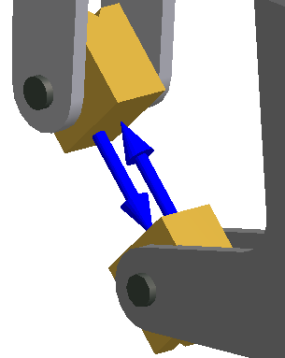

- 对 ch_09-Lower_Grip 零部件重复上述步骤。
- 单击“确定”退出“力”对话框。
