从视图执行修剪操作

执行修剪操作时，必须首先选择边界类型（环形或矩形）。可以通过圆的圆心和圆上的一点来指定环形边界。可以通过两个定义矩形对角的点指定矩形的边界。

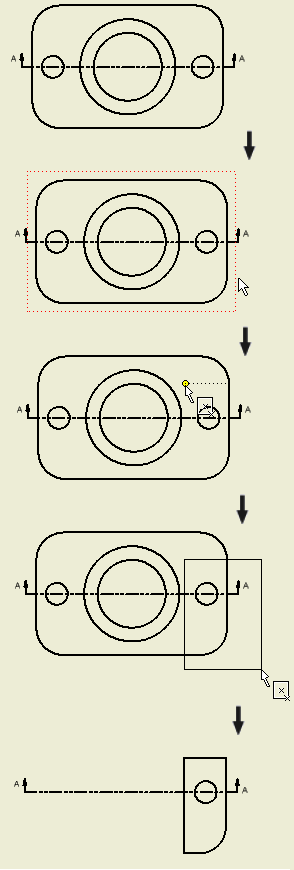

在功能区上，单击 “放置视图”选项卡 “修改”面板 “修剪” 。 选择要修剪的视图。 单击鼠标右键可以选择环形或矩形边界类型。 若要设置默认边界类型，请选择“修剪设置”以启动修剪设置对话框。在“修剪设置”对话框中，选择默认边界类型。选中以显示“修剪”边界。将选定的修剪类型设置为默认类型。 根据选定的边界类型，指定环形边界的中心或指定矩形边界的两个拐角。 演示如何执行修剪操作

使用现有草图执行修剪操作

可使用能用作修剪草图现有视图草图来修剪视图。若要符合修剪草图的使用要求，草图必须包含单个非自交回路。该草图必须与视图相关联。

在功能区上，单击 “放置视图”选项卡 “修改”面板 “修剪” 。 选择关联的草图。 定义修剪操作的边界。指定矩形边界的两个拐角或环形边界类型的中心点。草图中的修剪边界不仅限于矩形或环形。使用任何草图几何图元，只要该几何图元可形成单个非自交回路即可。 演示如何执行修剪操作

模型几何图元可以投影至修剪要使用的草图。如果模型几何图元发生更改，则修剪草图可能会变得无法修剪。

可以像编辑其他视图草图一样编辑修剪草图。若要编辑修剪草图，请打开浏览器中相应的修剪节点，选择草图，单击鼠标右键，然后选择“编辑”。离开现有的草图环境时，会验证草图以进行修剪。

如果草图仍可以用于修剪，则视图会更新以适应草图的更改。如果草图不可再用于修剪，则将显示指明草图无效原因的对话框。选择“取消”以取消编辑并在草图环境中继续操作。选择“继续”以退出草图环境。含无效草图的现有草图环境将用警告图标来标记修剪节点，且不会修剪视图。

为修剪操作设置选项

可以为修剪操作设置边界类型。在功能区上，单击 “放置视图”选项卡 “修改”面板 “修剪” ，选择要修剪的视图，然后单击鼠标右键以显示关联菜单。直接从关联菜单中选择修剪边界类型（矩形或环形），或单击“修剪设置”以显示“修剪设置”对话框。

直接在关联菜单中选择的边界类型将应用于特定修剪操作。在“修剪设置”对话框中选择的边界类型将设置为下一个修剪操作的默认类型。
