创建嵌套的和柔性的草图块

当在新的草图块中包括块实例时，可以创建嵌套的块。使用嵌套的块和“柔性”属性可以仿真运动子部件。例如：

仿真液压缸：

1. 在二维草图中，创建几何图元并放置约束以仿真液压缸。
2. 创建一个草图块“活塞”，该草图块包含活塞几何图元和一条沿活塞轴的中心线。
3. 创建另一个草图块“圆柱”，该草图块包含圆柱几何图元和一条沿圆柱轴的中心线。
4. 在活塞中心线和圆柱中心线之间创建共线约束。

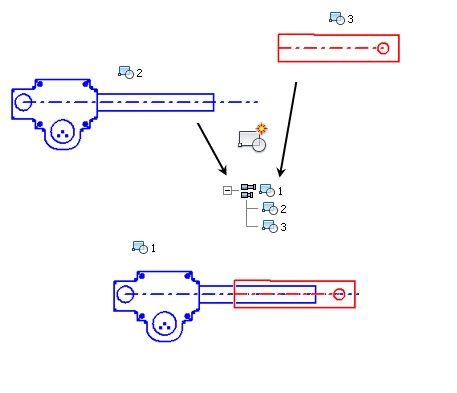

5. 创建第三个草图块“液压缸”，该草图块包含“活塞”块和“圆柱”块。“液压缸”是一个嵌套的块。
6. 单击几何图元的某部分并拖动。

   请注意，所有几何图元均随着光标移动。您需要将嵌套的块设置为柔性，这样“活塞”和“圆柱”草图块就可以彼此相对移动。

7. 在浏览器中的“液压缸”实例上单击鼠标右键，然后设定“柔性”属性。“活塞”和“圆柱”之间的自由度现在可用。
8. 在“活塞”几何图元的某部分上单击鼠标，然后拖动以仿真液压缸的运动。

若要添加或更改块之间的约束，可以编辑嵌套的块定义。
