使用部件位置表达创建工程视图

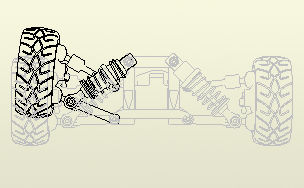

位置表达捕获部件的运动快照，可以显示各种配置的零部件。一个部件中可以保存多个位置表达。在创建基础工程视图时，可以按名称来指定位置表达。创建的视图将与位置表达相关联，并且会更新以反映表达更改。

1. 创建或打开一个工程图。
2. 在功能区上，单击 “放置视图”选项卡 “创建”面板 “基础视图” 。
3. 在“工程视图”对话框中，浏览到部件文件。
4. 从“零部件”选项卡上的“位置”列表中选择一种位置表达。
5. 设定“工程视图”对话框中的其他选项，然后单击“确定”。
6. 在图形窗口中单击以放置视图。
