切换到一个环境

在 Autodesk Inventor 中使用“环境”选项卡访问各种环境。您还可以使用“完成”命令以退出环境,以及退出草图。

  1. 选择“环境”选项卡。
  2. 单击“Inventor Studio”命令。
  3. 单击“完成”命令以离开此环境。

但是,对某些功能的访问方法与推出功能区界面之前的旧版本中的方法相同。

您可以通过浏览器或功能区访问钣金展开模式。首先,创建一些基本的钣金几何图元:

  1. 在打开的零件文件中,单击“三维模型”选项卡 “转换”面板 “转换为钣金”

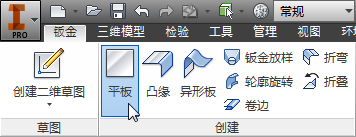

  2. 单击“面”命令并创建面。

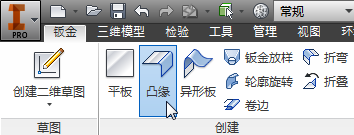

  3. 单击“凸缘”命令并添加凸缘。

创建展开模式的步骤:

  1. 单击“创建展开模式”命令。

退出展开模式的步骤:

  1. 单击“转至折叠零件”命令。

创建展开模式后,您可以使用功能区命令“转至展开模式”访问展开模式。或者,可以使用“折叠模型”上的关联菜单和浏览器中的“展开模式”节点(或双击节点)。
