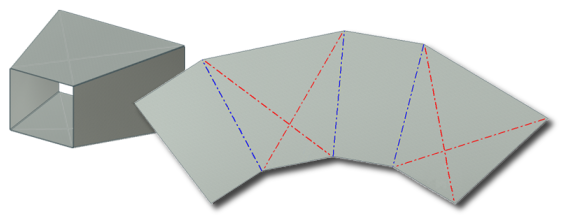

示意折弯线不是折叠模型的特征。它们表示展开模式上的折叠模型特征以及展开模式的后续工程图。例如:冲压式钣金放样模型,需要使用折弯成型、横断(加固)折缝或不包含任何折弯区域范围(样条曲线面)的展平特征制造。
Autodesk Inventor 钣金展开模式支持创建和使用示意折弯线和所得的折弯范围线。示意折弯线允许将在展开模式上绘制的线用作工程图中的折弯线。展开模式的工程图可以包含折弯表内的示意折弯线或贯穿标注编号的示意折弯线。这些表和注释可以包括在创建示意折弯线的过程中应用的属性。
