创建用户坐标系 (UCS)

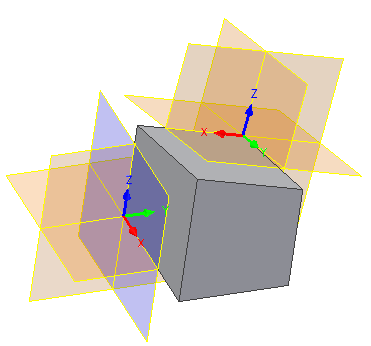

可以在 Autodesk Inventor 中定义多个用户坐标系 (UCS)。

使用“导出建筑零部件”导出数据时，您可以选择 UCS。这样可确保模型以正确的方向在接收应用程序中导入。

相对于原始坐标系定位 UCS

在零件文件中，可以相对于原点放置 UCS。

1. 打开零件或部件文件。
2. 在功能区上，单击 “三维模型”选项卡 “定位特征”面板 “UCS” .
3. 单击轴以向期望的方向移动 UCS。单击箭头以旋转 UCS。
4. 单击鼠标右键，然后选择“完成”。UCS 将放置到指定位置。UCS 为其位置和旋转放置值定义了六个参数。

相对于现有几何图元定位 UCS

在零件文件中，UCS 可相对于现有几何图元定位。

当定义 UCS 时，可以在 HUD（平视显示仪）中输入值。

1. 在功能区上，单击 “三维模型”选项卡 “定位特征”面板 “UCS” .
2. 指定点以选择 X 轴的方向。
3. 指定点以选择 Y 轴的方向。现在，便定义并放置了 UCS。UCS 定义六个参数 - 三个位置坐标和三个驱动旋转角度的坐标。坐标和旋转均相对于目标几何图元，因此在初始放置后，参数值都设定为 0。如果您重新定义 UCS 以偏移其位置，则参数反映相对转换。

将草图几何图元与 UCS 对齐

可以选择 UCS 空间坐标轴作为“二维草图”命令的输入。还可以为“二维草图”使用 UCS 定位特征。

草图的原点与 UCS 原点对齐，并且该原点投影到草图。

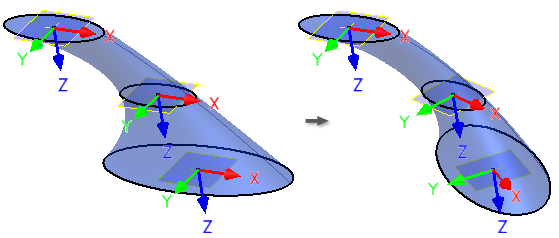

如果 UCS 位置发生更改（由于其参数或目标几何图元发生更改，或由于重新定义了 UCS），则更新草图。
