钣金放样 - 选择截面轮廓草图

钣金放样特征提供了在模型中创建过渡部分的方法。它们可能是模型中的唯一(主要)特征,或者可能构成更加复杂的设计。

钣金放样特征需要选择两个截面轮廓草图。可以打开或关闭这些截面轮廓(或其中之一),并且截面轮廓可以位于平行或非平行的草图平面上。生成的特征也可以以折弯成型或者冲压式生产过程为目标。

  1. 若要开始此练习,请先使用“Sheet Metal (mm).ipt”模板打开新的钣金零件。
  2. 在打开的草图中,以 (0,0) 为中心创建 1400 mm 的圆。
  3. 在功能区上,单击 “草图”选项卡 “退出”面板 “完成草图” ,或单击鼠标右键并从标记菜单中选择“完成二维草图”
  4. 创建从 XY 基准平面(向上)偏移 2000 mm 的工作平面。
  5. 在此新偏移工作平面上,创建二维草图。
  6. 在草图上创建 600 mm x 600 mm 的正方形。应用 300 mm 的尺寸,从而正方形以 (0,0) 为中心。
  7. 在正方形一侧的中心点上放置一个点。
    注: 钣金放样并不需要此点;但是,您稍后要使用它来创建接缝特征,从而展开钣金放样。
  8. 单击 “草图”选项卡 “退出”面板 “完成草图” ,或单击鼠标右键并从标记菜单中选择“完成二维草图”

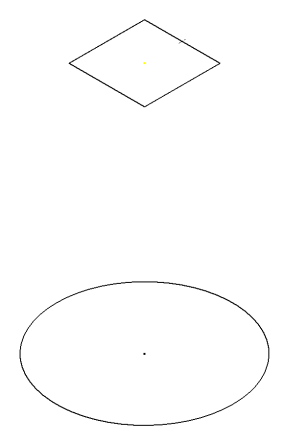

  9. 隐藏您创建的工作平面和 XY 基准平面(如果显示的话)。隐藏“草图1”和“草图2”上的尺寸。从默认主视图 (F6) 看来,模型应如下图所示。

接下来创建钣金放样。
