创建矩形草图阵列

将草图几何图元排列成矩形阵列。

首先，使用草图命令创建要在阵列中包含的几何图元。

1. 在功能区的 “草图”选项卡 “阵列”面板上，单击“矩形” 。
2. 选择要阵列的草图几何图元。
3. 单击“方向 1”，然后选择几何图元定义阵列的第一个方向。
4. 在“数量”框中，指定阵列中元素的数量。
5. 在“间距”框中，指定元素之间的间距。
6. 单击“方向 2”，然后选择几何图元定义阵列的第二个方向，然后指定“数量”和“间距”。
7. 如果合适，单击“更多”，然后选择一个或多个选项：
   • 抑制 ：指定个别阵列元素以将其从阵列中删除。您选择的几何图元将被抑制。

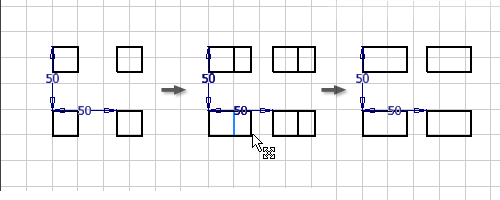

   • 关联 ：指定在更改零件时更新阵列。
   • 范围：指定阵列元素均匀分布在指定角度范围内。如果未选中此选项，阵列间距将应用于两元素之间的角度，而不是阵列的总角度。
8. 单击“确定”以创建阵列。
