三维布管部件通常在一个三维布管管路子部件中包含一个或多个单独的管路。包含的管路数量取决于设计的复杂程度以及按照工程图和明细栏进行生产的文档要求。
硬管和管线直接嵌入到管路中，但是每个软管管线嵌入到软管子部件中，然后再嵌入到管路中。每个管路可以包含一个或多个硬管管线和软管部件。

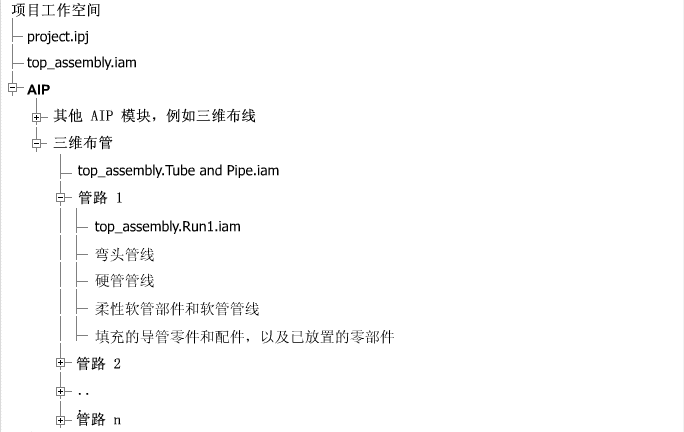

下图显示了本地磁盘上简化的默认文件结构。粗体分支表示本地磁盘上包含单个文件的文件夹。普通分支表示文件。
注： 如果将三维布管部件转换为 iAssembly 工厂，每一种配置的顶级部件文件夹下面都有一个特定的子文件夹，并且包含与单个三维布管部件中相同的 Inventor 和 AIP 文件结构。

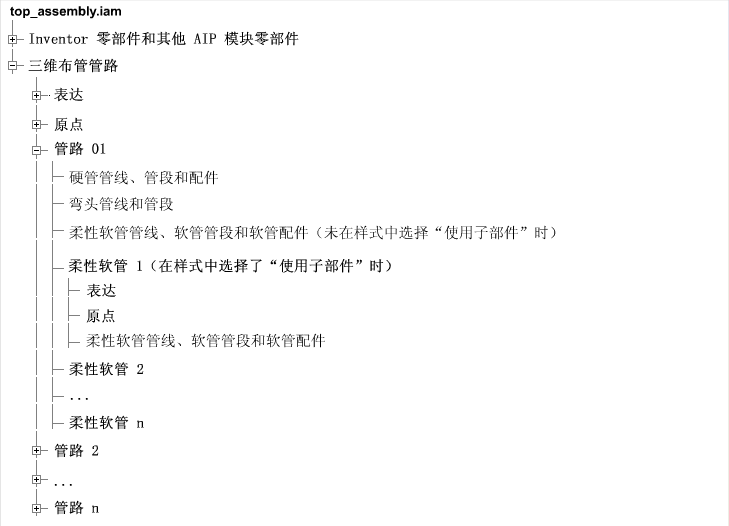

使用模型浏览器比较本地文件结构。下图显示了模型浏览器中简化的默认结构。粗体分支表示模型浏览器中的文件夹容器。普通分支表示模型浏览器中的管线零件。图中没有显示部件配置，但模型浏览器结构也适用于单个部件成员。
