分模线

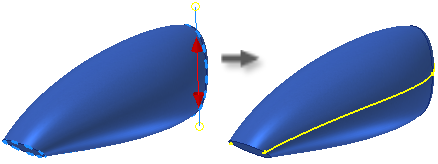

分模线是代表方向矢量确定的实体外边界的关联三维曲线。位于拔模方向的面将被忽略。

创建分模线的步骤:

  1. 创建或导入实体零件。
  2. 在功能区上,单击 “三维模型”选项卡 “草图”面板 “创建三维草图”
  3. 在功能区上,单击 “三维草图”选项卡 “绘制”面板 “分模线”
  4. 选择实体。
  5. 选择工作平面、平面、边或轴来指定方向。
  6. 单击“确定”创建曲线。

因为忽略了平面,因此如有必要,您可以添加直线或样条曲线来创建闭合边界。

若要使用分模线分割对象,请从闭合草图生成边界嵌片曲面。您可以将边界曲面用作“分割”命令。

注: 如果边界曲面不能分割实体,则请延伸曲面。

若要禁用关联,请展开浏览器中的三维草图。选择嵌套在草图下的“分模线”,然后在该草图上单击鼠标右键,并从关联菜单中选择“断开关联”。
