该自定义配件是自排放样式中的决定性零部件。该自定义配件确定倾斜角度，并且是自排放样式和非自排放样式之间的功能差异。
编写操作通过向模型添加特定数据来准备要发布至资源中心的零件。在发布至资源中心前，使用“三维布管编写”来完成编写流程。
- 打开位于 Tube & Pipe 目录中的 self-drain_elbow.ipt。

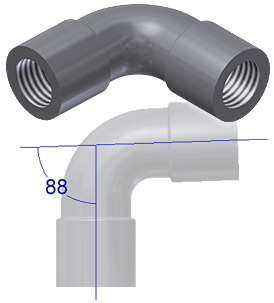

已创建了此弯头，因此连接轴之间成 88 度角。该弯头用于进行编写和发布。不需要进行其他设计工作。
- 在功能区上，单击
“管理”选项卡
“编写”面板
“三维布管”

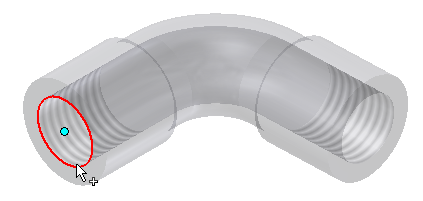

. - 要设置第一个接头的连接点，请选择环形边。
- 单击“轴”选择器。

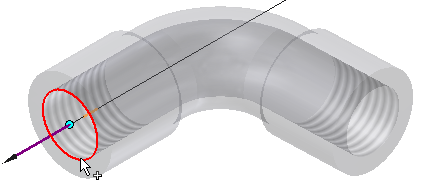

- 再次选择环形边。
- 将“公称尺寸”设置为“3/4”。
- 改为选择“接头号 2”。

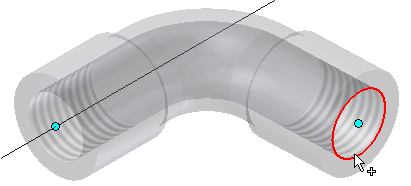

- 选择另一个环形边以设置该连接点。
- 单击“轴”选择器。
- 再次选择环形边。

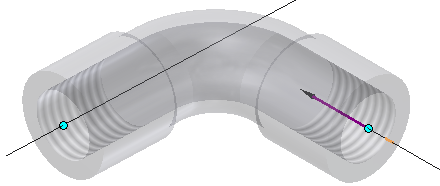

反转接头矢量的方向以使其指向弯头外部。两个连接矢量均应指向该配件外部。
“角度”字段显示两个轴之间的角度。在本例中，使用 88 度。
- 将“公称尺寸”设置为“3/4”。
- 在“接合”区域中，从“最大值”下拉菜单中选择“距离”，然后为其输入值 1。
- 请确保将“最小值”的值设为 70（“最大值”的 70%）。
- 单击“确定”。
将显示一条消息，表明编写成功。
