现在，我们选择几何图元来定位下部和上部的结构件。对于下部的结构件：
- 选择四个下边缘。确保第一个选择符合图像，如光标所示。
- 设置方向指示器，如图所示。
- 在“角度”字段中选择“0.00 deg”。
设计目的是使 L 型槽钢的内表面与实体表面齐平。既然槽钢厚度为 5 毫米，那么它们必须偏移 5 毫米。
- 在“水平偏移”和“竖直偏移”字段中输入 -5 mm。
- 单击“应用”。将显示“创建新结构件”对话框。
- 单击“确定”。
对于上部的结构件：
- 选择四个上边缘。确保您选择第一条线的左端，如图所示。
- 单击“应用”。

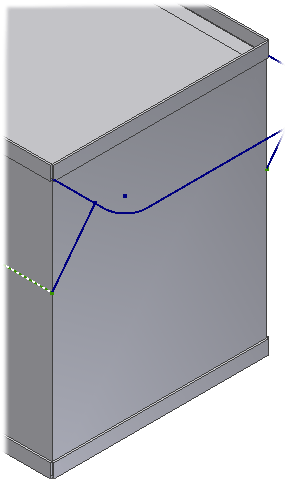

- 将图形显示更改为“着色”视觉样式。
