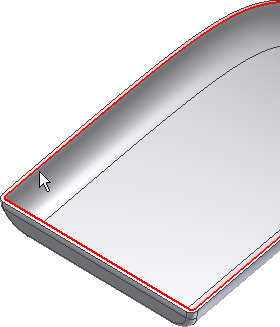

现在，我们要构建一个止口槽组合，以实现在实际部件中放置配对零件。将视图方向设置为指向零件内侧，如下图所示。
- 在功能区上，单击
“三维模型”选项卡
“塑料零件”面板
“止口”
。 - 确保在对话框中选中“止口”按钮。
- 在“形状”选项卡中：
- 将内部边选作“路径边”。
- 不要选中“路径范围”。
- 单击“拔模方向”复选框。
- 选择“原始坐标系”文件夹中的“Y 轴”作为拔模方向。

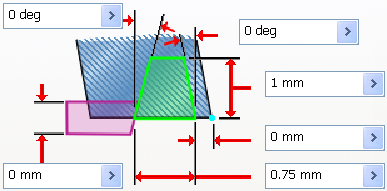

- 在“止口”选项卡中：
- 对于“外角”，输入 0 deg。
- 对于“内角”，输入 0 deg。
- 对于“高度”，输入 1 mm。
- 对于“轴位宽度”，输入 0 mm。
- 对于“宽度”，输入 0.75 mm。
- 对于“间隙”，输入 0.5 mm。
- 单击“确定”创建止口。
- 在浏览器的“实体”文件夹中，使用关联菜单来关闭顶部实体的可见性。打开底部实体的可见性。将视图方向设置为指向零件内侧，如下图所示。
接下来，我们将使用“止口”命令创建匹配槽。
- 单击“止口”命令。
- 在“形状”选项卡中：
- 确保选中“槽”按钮。
- 将内部边选作“路径边”。
- 不要选中“路径范围”。
- 单击“拔模方向”复选框。
- 选择“原始坐标系”文件夹中的“Y 轴”。

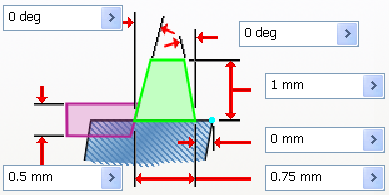

- 在“槽”选项卡中：
- 对于“外角”，输入 0 deg。
- 对于“内角”，输入 0 deg。
- 对于“高度”，输入 1 mm。
- 对于“轴位宽度”，输入 0 mm。
- 对于“宽度”，输入 0.75 mm。
- 对于“间隙”，输入 0 mm。
- 单击“确定”创建槽。

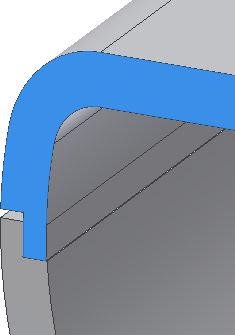

在以下剖视图中显示匹配止口和槽特征。
