添加摩擦

添加摩擦并完成牛轭-导向关系

1. 在浏览器中，在 Blade set.iam 上单击鼠标右键，然后单击“柔性”。通过将部件设定为“柔性”，该部件将放置到焊接组文件夹中。在该部件中，约束将进行评估并且牛轭和刀片之间的约束将导致添加旋转运动类型。

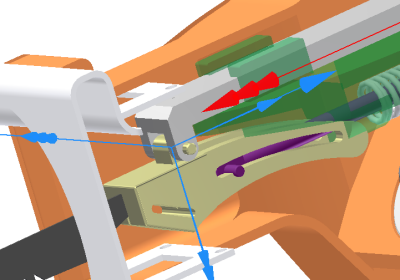

2. 正如前面所述，该部件到目前为止还没有摩擦。该步骤将在平移运动类型上施加摩擦。在 Guide 和 Scottish Yoke 的平移运动类型上单击鼠标右键，然后单击“特性”。
3. 单击“自由度 1”选项卡。单击“约束条件”命令 。单击“启用约束条件”。输入 0.1 作为“干摩擦系数”，单击“确定”。
4. 添加约束，以相对曲柄部件放置 Scottish Yoke。将浏览器视图设定为“模型”，并展开 Blade set.iam 节点。
5. 展开 Scottish Yoke 节点并单击“约束”命令。
6. 在浏览器中，选择 Scottish Yoke 零部件下的“工作平面3”。

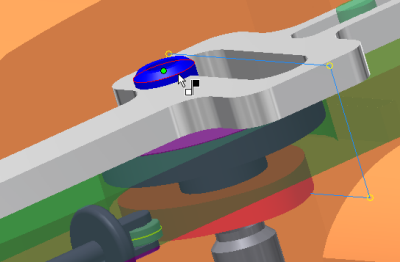

7. 在图形面域中，选择滚柱零部件的环形边，该零部件是凸轮曲轴部件的组成部分。将添加点-面运动类型来反应约束。


所得的点-面运动类型具有五个自由度和一个约束。这样的定义足够传输运动并且不会过约束模型。运动仿真会检测过约束的条件并帮助您解决它们。
