完成仿真后，图形显示表示 Mises 等效应力结果点图。在“结果”文件夹中显示完整结果集。
有各种用于查看结果数据的命令。大多数位于“结果”和“显示”面板中。
- 在“显示”面板中，单击“显示最大值”

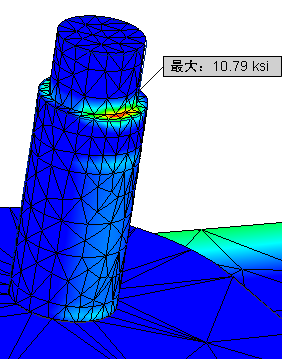

。在图形窗口中，带指引线的标签将表明最大值的位置。在该实例中，最大值被其他零部件隐藏。 - 展开部件浏览器节点以查看零部件列表。
- 关闭隐藏应力位置的零件的可见性。
- Lower Plate:1
- Upper Plate:1
在每个零部件上单击鼠标右键，然后单击“可见性”。
- 根据需要旋转和缩放，以查看最大值的位置。
双击各结果节点以在图形窗口中显示结果。
