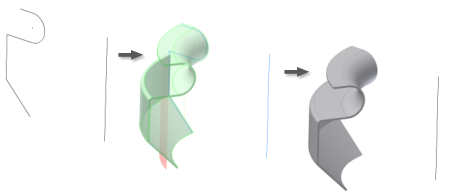

- 创建包含线、圆弧、样条曲线和椭圆弧的截面轮廓草图（根据需要）。引入一条线来表示草图中的旋转轴或确保草图定位为使用某个默认轴作为旋转轴。 注： 通过折弯半径值，轮廓旋转特征可将尖锐的草图拐角变换成精制零件中的折弯。该方式类似于异形板特征。
- 退出草图。
- 在“钣金”选项卡的“创建”面板上，单击“轮廓旋转”。将显示“轮廓旋转”对话框。
- 单击要旋转的截面轮廓几何图元。
- 单击“轮廓旋转”对话框上的轴选择命令。
- 单击旋转轴。注意 - 旋转轴几何图元必须包含在包含截面轮廓几何图元的草图内。
- （可选）更改材料从截面轮廓曲线偏移的方向。
- （可选）更改旋转角度值或方向。注意 - 多段截面轮廓的角度值不能等于 360 度。360 度的“旋转角度”值可用于包含一条直线的截面轮廓。
- 根据需要，选择替换展开方式。注意 - 替换展开方式可能要求选择其他图形或输入其他值。
- （可选）选择替换展开规则。
- （可选）输入替换折弯半径值。
- 单击“确定”创建轮廓旋转并关闭对话框。（可选）单击“应用”创建轮廓旋转特征并保持对话框处于显示状态，以便根据未使用的草图几何图元创建其他轮廓旋转特征。
注： 您可以随时单击“取消”放弃任何输入的值并关闭对话框，而不创建轮廓旋转特征。
