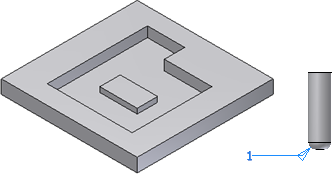

要给袋加上圆角以使用直径为 3 mm 并且切割半径为 1 mm 切割半径，所有凹竖直边都必须具有半径为 1.5 mm 的圆角。（由工具的竖直性手法生成），而底部表面的边必须具有半径为 1 mm 的圆角（相对于工具切割半径）
- 在功能区上，单击
“三维模型”选项卡
“塑料零件”面板
“规则圆角”
。 - 将“源”设定为“面”，并选择袋的底面。

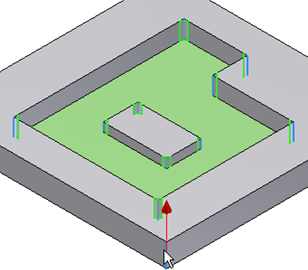

- 将规则设置为“关联边”并选择竖直边来定义轴。
- 验证方向是否指向上以包括从选中表面开始的所有竖直边并一直向上。如果试图反转到相对方向，则不选中任何边。输入 1.5 mm 的半径。
- 当加工袋时，如果不想给凸边加上圆角，可取消“选项”框中的“所有圆边”选项。
- 定义底部表面的半径为 1 mm 的圆角。
- “单击以添加”新规则。将“源”设定为“面”选择与以前规则中表面相同的表面，但是现在将规则设置为“所有边”。
- 输入 1 mm 的半径，然后单击“确定”以完成基于规则的圆角。
即使在袋形状更改后，基于规则的圆角也会正确重建。
