移动草图几何图元

将选定的草图几何图元从点移动到点，或移动几何图元的副本。

与选定的几何图元关联的约束通常会影响移动操作。

1. 单击 “草图”选项卡 “修改”面板 “移动” 。将打开“移动”对话框，其中“选择”命令已启用。
2. 在图形窗口中，选择几何图元，或使用选择窗口选择若干组几何图元。单击鼠标右键，然后选择：
   • 全选 选择图形窗口中的所有几何图元。
   • 复制 移动副本，并保持原始几何图元不变。
   • 继续 关闭“选择”命令，然后激活“移动”对话框中的“基准点”。
   提示： 如果只需在选择中心点之前选择一个几何图元，请使用“优化单个选择”。然后，在选择第一个几何图元之后，“基准点”命令将自动激活。
3. 若要设定基准点，请在图形窗口中单击。或者，选中“精确输入”复选框，输入坐标，然后单击“应用”或按 Enter 键。设定基准点后，动态预览将以虚线显示原始几何图元，以实线显示旋转几何图元。
4. 若要移动几何图元，请在图形窗口中拖动指针。无需按住鼠标按键。选定的几何图元将按照基准点定义的偏移量随着指针移动。在对话框中，“角度”中的值将动态更新。
   提示： 将指针拖至近似的位置时，端点将捕捉到最近的竖直轴或水平轴。若要替代此捕捉功能，请在拖动时按住 Ctrl 键，或在“应用程序选项”“草图”选项卡中，清除“捕捉到网格”。
5. 如果约束阻止移动操作，请单击“更多”，然后设定替代以释放或打断几何约束。
6. 若要设定移动端点，请在图形窗口中单击，或在“精确输入”工具栏中输入精确的坐标，然后单击“应用”或按 Enter 键。
   提示： 按 Backspace 键可以重设移动端点。
7. 单击鼠标右键，然后单击“完毕”，或在对话框中单击“完毕”，或按 Esc 键。

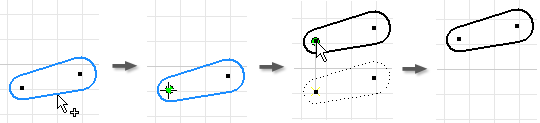

演示如何移动草图几何图元
