运行仿真

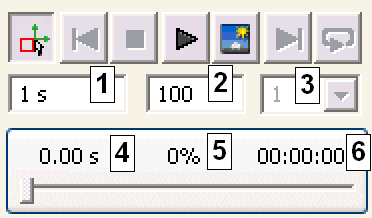

仿真播放器包含若干字段，包括：

1. “最终时间”
2. “图像”
3. “过滤器”
4. “仿真时间”
5. “已实现仿真的百分比”
6. “计算实际时间”


   仿真面板

“最终时间”字段

控制可用于仿真的总时间。

“图像”字段

控制可用于仿真的图像帧数。

“过滤器”字段

控制帧显示步长。值为 1 时，显示所有帧。值为 5 时，每隔五个帧显示，依此类推。仿真模式处于激活状态而仿真未运行时，此字段可编辑。

“仿真时间”值

显示物理模型记录的机械装置的运动持续时间。

“百分比”值

显示仿真完成的百分比。

“计算实际时间”值

显示运行仿真所用的实际时间。模型的复杂程度以及您计算机上的资源都会相应耗费的时间。

提示： 在仿真期间单击“屏幕刷新”命令可以关闭屏幕刷新。仿真仍运行，但没有图形表达。

运行仿真之前，请进行以下调整。

设置仿真

1. 在仿真播放器上的“最终时间”字段中，输入 0.5 s。
   提示： 使用工具提示来查看仿真播放器上各字段的名称。
2. 在“图像”字段中，输入 200。使用输出图示器查看时，增加图像数量可以改进结果。
3. 在“仿真”面板中，单击“运行”。

   随着发动机零部件的移动，其他组成运动链的零部件也会响应。

   注： 由于尚未指定任何摩擦力或阻尼力，机械力是无损失的。不会在零部件之间自动创建摩擦。
4. 如果仿真仍在运行，请在“仿真”面板上单击“停止”。
5. 单击“激活构造模式”。

您可以但到，运行仿真并未产生运动，因为运动链不完整。在后面的章节中，将完成构造并启用运动。

详细信息	位置
教程	仿真 - 基础知识 - 第 2 部分
