三维造型概念

三维到二维关联 在三维模型和关联的二维工程图之间，更新是自动进行的。更改三维模型时，工程图将自动更新。
二维和三维关联 在二维工程图和关联的三维模型之间，更新是自动进行的。更改工程图中的模型尺寸时，三维模型将自动更新。

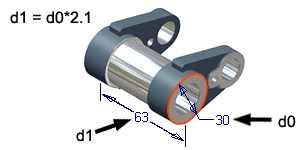

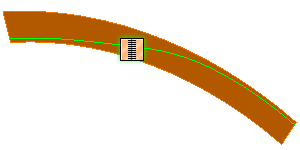

参数和单位 参数可以定义特征的大小和形状。
已使用的草图和未使用的草图 使用的草图是用于创建零件或零件特征的二维草图或截面轮廓。使用的草图可以反复使用。未使用的封闭草图用于创建零件或零件特征。

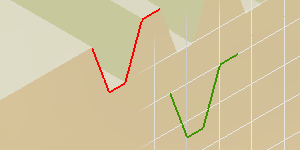

参考几何图元 将模型边、顶点或定位特征投影到激活的草图平面。参考几何图元与以前创建的几何图元关联。

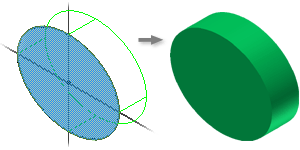

拉伸 添加垂直于二维草图的体积。

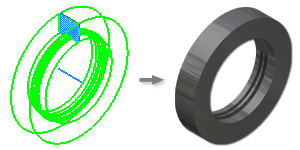

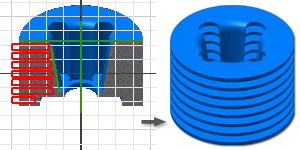

旋转 绕轴或草图直线创建同心拉伸。

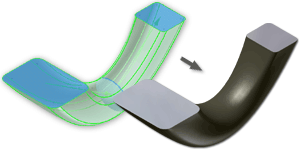

放样 创建在草图截面轮廓之间调整形状得到的拉伸。

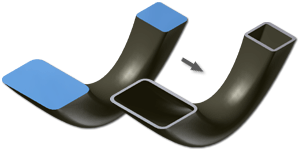

抽壳 使用指定壁厚在零件中创建空腔。

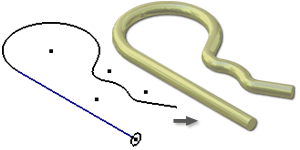

扫掠 沿定义的路径创建草图形状的拉伸。

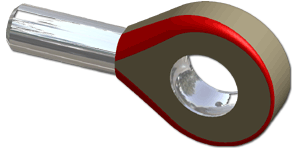

变半径圆角 创建从一个半径变化到另一个半径的平滑过渡，并在半径之间创建线性过渡。

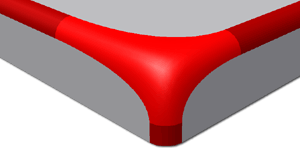

过渡半径圆角 在相交边上的圆角之间创建相切连续的过渡。可以为相交边指定单独的过渡。
加强筋和腹板 创建加强筋（封闭的薄壁支承形状）和腹板（开放的薄壁支承形状）。
缝合曲面 将具有相同大小的相邻曲面边缝合在一起以形成缝合曲面。

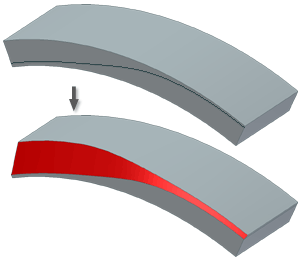

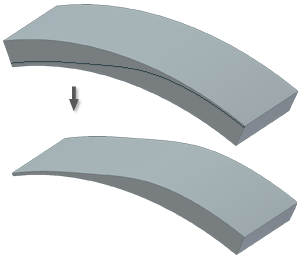

分割面 分割零件面以添加拔模或分割零件并删除一侧。面分割在实体和曲面实体上进行，零件分割在实体上进行。
面拔模 在模制设计件或铸造设计件上应用拔模或使之有倾斜面，以便可以从模具中取出设计件。

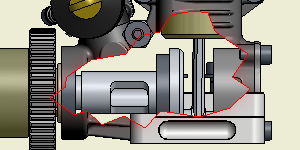

局部剖视图 删除一定区域的材料，以显示工程视图中被遮挡的特征。
抑制特征 抑制和解除抑制一个或多个特征的显示，而不删除它们。当光标移到抑制的特征上时，这些特征将亮显。
