向工程视图添加自动中心线

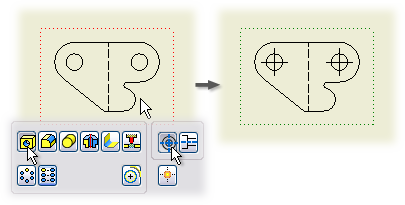

1. 选择一个或多个工程视图或草图，单击鼠标右键，然后选择“自动中心线”。
   注： “自动中心线”命令仅在用于创建自动中心线的所有选择均有效时才可用。不能在光栅工程视图中创建自动中心线。
2. 在“中心线设置”对话框中，选择要添加中心线的特征。
3. 设置“法向”或“平行”投影。
4. 对带有自动中心线的标记设置特征限制：
   • 在“半径阈值”框中，输入最小半径或最大半径，将不在范围内的元素排除出去。
   • 在“圆弧角度阈值”框中，输入最小角度，将角度较小的元素排除出去。

提示： 可以在“文档设置”对话框的“工程图”选项卡上设置自动中心线的默认设置。
