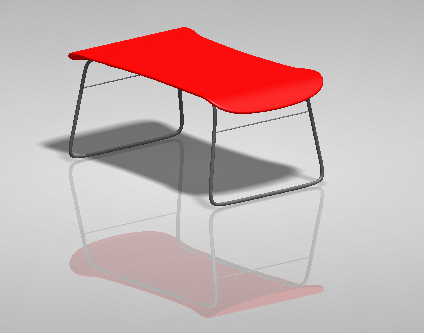

导入艺术家样式的表格并使用修复环境和 Inventor 造型工具诊断和修复文件中的错误。
- 种类
-
有经验的用户
- 所需时间
-
30 分钟
- 使用的教程文件
-
_table.wire、_table_complete.ipt
注： 单击并阅读所需的《教程文件安装说明》：http://www.autodesk.com/inventorlt-tutorial-data-sets-2014。然后，下载教程数据集及所需的《教程文件安装说明》，并按照说明安装数据集。
目标
- 使用导入选项创建修复实体。
- 使用修复环境的诊断和修复工具。
- 评估特征错误。
- 使用“缝合”评估和闭合间隙。
- 使用“延伸面”闭合间隙。
- 使用“相交面”修剪重叠面。
- 使用“合并”连接单独的实体。
前提条件
- 了解零件造型的中间级别。
- 激活 Tutorials.ipj 项目文件。
- 导入后文档设置设定为英寸。
- 在“应用程序选项”的“草图”选项卡上启用以下设置：
- 自动投影边以创建和编辑草图
- 新建草图后，自动投影零件原点
导航提示
- 使用右上角的箭头导航链接。
- 单击每个页面底部的“下一页”或“上一页”。
