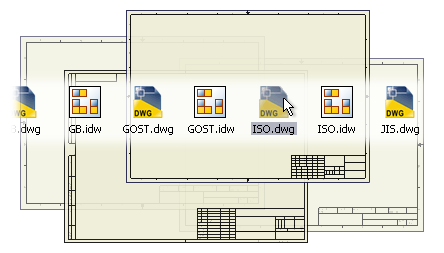

工程图模板

每个新工程图都是从模板创建的。默认工程图模板由“应用程序选项”中设定的默认制图标准指定。使用此模板或其他预定义模板，也可以修改其中某个预定义模板，或者创建自己的模板来实施约定。

提示：若要更改默认制图标准，请单击“应用程序选项”对话框中“文件”选项卡上的“配置默认模板”按钮。然后，在“配置默认模板”对话框中选择所需的制图标准。

自定义工程图模板

若要创建自己的模板，请将自定义工程图文件保存在 Templates 文件夹中。下次创建工程图文件时，新的模板将显示在工程图模板列表中。

工程图模板可以包含图框、标题栏及工程图纸中的标注（如自定义符号、注释、修订表和视图定义）。而视图标注和通用注释不能保存在模板中。

注： “应用程序选项”对话框的“文件”选项卡中指定了默认路径。

创建新文件时，Templates 文件夹中的文件会显示在“新建”对话框的“默认”选项卡上。而 Templates 文件夹的子文件夹中的文件则在“新建”对话框的其他选项卡上显示。

任何模板都可以是新工程图的默认模板。若要使模板成为默认模板，请使用文件名 standard.idw 或 standard.dwg 将其保存在 Templates 文件夹中。若要避免覆盖现有的默认模板，在保存新模板之前，请先移动或重命名现有的标准模板。

提示：要将选项卡添加到“新建”对话框中，可在 Templates 文件夹中创建新的子文件夹，然后在其中添加模板文件。“新建”对话框将为 Templates 文件夹中的每一个子文件夹显示一个选项卡。

使用 “工具”选项卡 “选项”面板 “文档设置” 对话框在模板中设置选项。

指定诸如成本中心、项目名称或主管等特性并将它们保存为模板的一部分。使用“特性”可以在标题栏、图框、略图符号和文本中自动添加和维护信息。

提示：通过选择“复制模型特性”，然后在“特性”对话框中选择所需的 iProperty，您可以将 iProperty 从一个 Autodesk Inventor LT 文件复制到模板中。复制的 iProperty 与源文件并不关联，因此不会随源文件更新而更新。

激活的制图标准可以指定用于为尺寸、文本、线宽和箭头设置格式的样式，以及其他工程图标注和特性。若要确保所有工程图都使用正确的制图标准，请使用样式和标准编辑器在模板中指定制图标准。然后设定标准特性并自定义样式。

注：使用样式库时，样式定义会在使用模板创建文件时从库中进行刷新。

提示：如果您在不同时间使用不同的制图标准，则可以为每个标准创建一个模板。

工程图浏览器中的“工程图资源”文件夹包含了图纸格式、标题栏、图框以及用来添加和设置新图纸的略图符号的文件夹。可以自定义或将它们添加到工程图资源，然后将它们保存到模板文件中。

提示：

向新工程图所需的每张图纸定义的模板添加图纸格式。在工程图资源中定义完图纸后，可以向模板添加图纸。

工程图中的每张图纸可以使用不同的图纸格式来创建。若要更改工程图中第一张图纸的格式，请添加具有所需格式的图纸，然后删除第一张图纸。

您可以向模板中的图纸格式中，添加默认基础视图或投影视图。使用任意模型来添加视图。模板保存标准视图的信息。当您使用模板创建文件时，系统会提示您选择用于创建视图的模型文件。

如果使用 AutoCAD 文件，请在 Autodesk Inventor LT 中，利用包含合适图层、块、标题栏和图框的 DWG 文件创建 DWG 模板。然后，在样式和标准编辑器中为这些对象设定对象默认设置。

提示：若要创建在 AutoCAD 中完全可编辑的 DWG 文件，请转换 Autodesk Inventor LT 工程图，将其转换为 AutoCAD DWG 格式。转换操作可以更精确地导出文件，且在 AutoCAD 中所需的清理工作将更少。

打开 AutoCAD .dwg 文件时，Autodesk Inventor LT 需要有效的工程图模板文件。默认工程图模板文件 (Standard.dwg) 位于 Templates 文件夹中。如果合适，可以将默认模板替换为自定义的 Standard.dwg 文件。

当您使用模板打开 AutoCAD 文件时，将删除所有的 AutoCAD 数据（块定义除外）。任何需要保留在图纸上的 AutoCAD 数据均必须放置到块中。
