创建用户坐标系 (UCS)

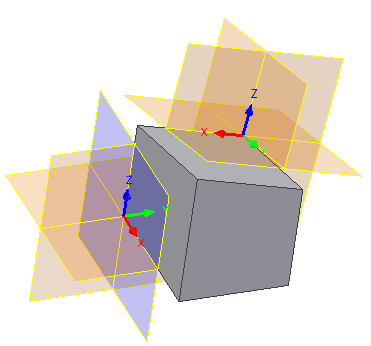

可以在 Autodesk Inventor LT 中定义多个用户坐标系 (UCS)。

使用“导出建筑零部件”导出数据时，您可以选择 UCS。这样可确保模型以正确的方向在接收应用程序中导入。

相对于原始坐标系定位 UCS

在零件文件中，可以相对于原点放置 UCS。

1. 打开零件文件。
2. 在图形窗口中的任意位置单击以指定 UCS 的原点。或者，使用 HUD 指定 UCS 原点。若要更改 UCS 原点的位置，请单击鼠标右键并选择“重新开始”。
3. 单击轴以向期望的方向移动 UCS。单击箭头以旋转 UCS。
4. 单击鼠标右键，然后选择“完成”。UCS 将放置到指定位置。UCS 为其位置和旋转放置值定义了六个参数。

相对于现有几何图元定位 UCS

在零件文件中，UCS 可相对于现有几何图元定位。

当定义 UCS 时，可以在 HUD（平视显示仪）中输入值。

1. 打开包含插入的零部件的零件文件。
2. 指定原点。它是新 UCS 上的点 (0, 0, 0)。当使用现有几何图元放置 UCS 时，必须始终选择三个点（原点、X 轴和 Y 轴的方向）。进行适当选择后，UCS 的特定图形表达变成黑色。
3. 指定点以选择 X 轴的方向。
4. 指定点以选择 Y 轴的方向。现在，便定义并放置了 UCS。UCS 定义六个参数 - 三个位置坐标和三个驱动旋转角度的坐标。坐标和旋转均相对于目标几何图元，因此在初始放置后，参数值都设定为 0。如果您重新定义 UCS 以偏移其位置，则参数反映相对转换。

将草图几何图元与 UCS 对齐

可以选择 UCS 空间坐标轴作为“二维草图”命令的输入。还可以为“二维草图”使用 UCS 定位特征。

草图的原点与 UCS 原点对齐，并且该原点投影到草图。

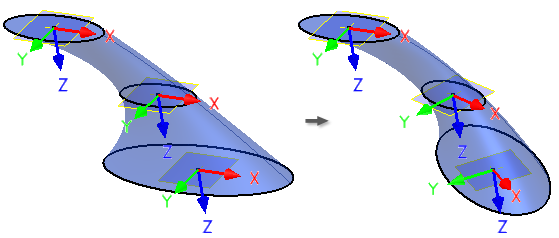

如果 UCS 位置发生更改（由于其参数或目标几何图元发生更改，或由于重新定义了 UCS），则更新草图。
