执行对样条曲线和曲面的高级建模。
- 种类
-
有经验的用户
- 所需时间
-
30 分钟
- 使用的教程文件
-
spline_1_start.ipt、spline_1_complete.ipt
注： 单击并阅读所需的《教程文件安装说明》：http://www.autodesk.com/inventorlt-tutorial-data-sets-2014。然后，下载教程数据集及所需的《教程文件安装说明》，并按照说明安装数据集。

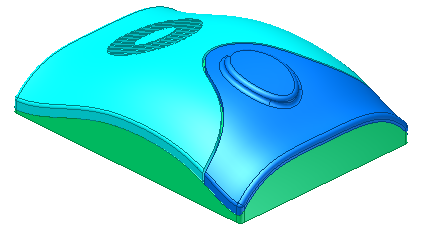

本教程深入讲解了为创建和控制样条曲线形状而提供的工具。曲面用于确定零件形状和定义实体分割轮廓。
目标
用户在本教程将学习如何：
- 创建和定义样条曲线。
- 使用轨道放样。
- 创建曲面。
- 替换面。
- 延伸曲面边。
- 将零件分割为多个实体。
- 使用“凸雕”命令。
前提条件
- 已掌握如何在激活项目中打开、创建和保存零件文件。
- 已掌握实体建模的基础知识。
系统设置
在“应用程序选项”的“草图”选项卡上启用以下设置：
- 在创建后编辑尺寸。
- 自动投影边以创建和编辑草图。
- 新建草图后，自动投影零件原点。
本教程中的所有草图环境图像中均没有启用网格线显示。
注： 您可以在“应用程序选项”中指定图标颜色方案。如果您使用的不是下图中注明的颜色方案，那么本教程中显示的图标外观可能与您的有所不同。
导航提示
- 使用左下角的“下一页”或“上一页”前进到下一页或返回到上一页。
