“翘曲约束”对话框

要访问此对话框，请运行翘曲分析，在“摘要”窗格中选择“翘曲”页面，然后单击“翘曲指示器，所有因素”。

提示： 也可以通过单击 （“结果”选项卡 > “结果”面板 > “翘曲约束”）访问此对话框。

该对话框的上部可以定义用来定义模型中翘曲的点的 X、Y 和 Z 坐标。

有两种方法可以显示翘曲：

锚平面

• “锚平面”选项可以定义模型中三个点，这三个点定义了用来计算模型翘曲的锚平面。
  • 定义的第一个点是锚点。

    该点在所有方向上 (X, Y, Z) 都受约束。

  • 定义的第二个点被约束为仅在 (X) 方向移动。
  • 定义的第三个点被约束为在 （X 和 Y）两个方向移动。
  提示： 要调整锚平面图标的大小，请按住 Shift 键，单击并按住鼠标左键，然后在屏幕内上下移动光标。也可以选择锚平面，将其拖动到新位置。

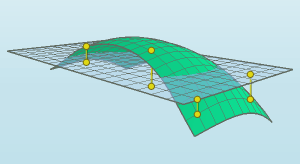

最适合

• “最适合”选项用于定义偏差和移动必须为最小的未翘曲曲面，例如配合曲面。可为该曲面定义的参考点数量不受限制。

此对话框的“最大名义偏差”部分用于指定零件中所允许的最大平面外变形。此信息用于评估模型不同区域内的翘曲级别。

对话框元素

锚平面	利用锚平面可测量零件变形。
最适合	利用“最适合”技术可测量零件变形。
X、Y 和 Z 坐标	单击模型或输入 X、Y 和 Z 坐标可指定将用于计算零件变形的模型上的三个点。
参考点列表	包含已指定的所有参考点的列表。
添加	将 X、Y 和 Z 坐标添加到参考点列表。
删除	从参考点列表中删除所选坐标。
修改	改变所选坐标。
最大公称偏差	指定将用于翘曲评估的允许的最大平面外变形值。
还原为默认值	将“最大公称偏差”重新设为默认值。
