使用高级浇口定位器算法

在本任务中，您将使用高级浇口定位器算法分析零件，并自动将浇口放置到模型副本上。

如果不使用快速入门教程中的同一工程，则需要创建一个新工程并导入 cellphone.stl 教程文件，该文件位于教程文件夹（例如 C:\Program Files\Autodesk\Simulation Moldflow Adviser xxxx \tutorial ，其中 xxxx 为软件版本）内。请确保已删除模型上的任何现有浇口位置。

高级浇口定位器算法基于流阻最小化，来确定最佳注射位置。

注： 对于本任务，您必须使用不具有任何现有注射位置的模型。

1. 单击 （“主页”选项卡 > “成型工艺设置”面板 > “分析向导”）。
2. 选择“序列”选项卡，然后选中“浇口位置”复选框。
   注： 需要取消选择其他分析序列才能选择浇口位置分析。
3. 选择“浇口位置”选项卡，然后从下拉菜单中选择“高级浇口定位器”。
4. 在“浇口数量”文本框中输入 2，然后选择“完成”。 也可以选择不允许设置为注射位置的模型区域。

   默认的选择方法是使用公差角。当相邻区域所成的角度小于公差角时，将会选择这些区域。通过增大公差角或选择多个区域，可以禁止将注射位置放置在手机外壳的正面。

   提示： 使用高级浇口定位器算法将“浇口数量”设置为 1 时，还将提供另一结果。浇口匹配性结果可评定模型上各个位置作为注射位置的匹配性。
5. 单击 （“主页”选项卡 > “成型工艺设置”面板 > “边界条件”）。
6. 单击 （“边界条件”选项卡 > “注射位置”面板 > “限制性浇口区域”）。 “工具”选项卡将显示“限制性浇口区域”窗格。
7. 输入 35 度作为“公差”。

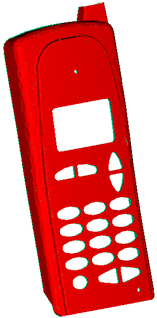

8. 单击模型正面以禁止将注射位置放置在该表面。 由于存在多个圆角，可能需要选择多个区域来限制手机的整个正面。 限制性区域显示为红色。


9. 单击“关闭”。
10. 单击（“边界条件”选项卡 > “退出”面板 > “完成边界条件”） 运行浇口位置分析时，将忽略限制性浇口区域。
11. 选择“任务”选项卡以显示“方案任务”窗格。
12. 单击 （“主页”选项卡 > “分析”面板 > “开始分析”）运行“浇口位置”分析。
13. 分析完成后，单击“确定”。 产生的结果将会显示建议的注射位置。
14. 在“方案任务”窗格中单击“摘要”，然后单击“浇口位置”选项卡。
15. 单击“全部应用”，以使用新浇口位置表中指定的形状和坐标放置注射位置。
16. 单击“创建副本”。 将创建一个新方案，该方案包含两个注射位置。



现在即可运行填充分析来检查零件的填充情况。
