确定零件取向

运行分析前，需要在模具中对模型进行正确取向。在确定模具的取向时通常应使模具的型腔侧朝向主流道。

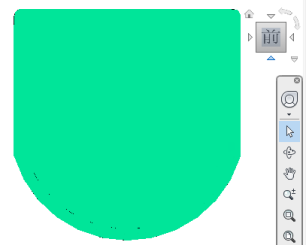

1. 单击 ViewCube 的仰视图。


2. 此刻模型的打开部分朝向主流道，因此需要将模型绕 x 轴旋转 180 度。


3. 单击 （“主页”选项卡 > “创建”面板 > “几何”）。


4. 单击 （“几何”选项卡 > “布局”面板 > “旋转”）打开“旋转”对话框。


5. 单击模型以激活“旋转”对话框。模型将变为粉色，而对话框变为互动状态。
6. 选择“使用零件中心”。
7. 两次单击与 X 文本框相关联的 按钮，然后单击“应用”。

   此刻模型将在模具中得到正确的取向。
8. 在“几何”选项卡的“退出”面板中单击“完成几何”命令以返回至“主页”选项卡。
