查找注射位置

运行浇口位置分析以查找合适的注射位置，并自动将注射位置放置到模型的副本上。

注射点在模型上的位置将影响零件是否存在缺陷（例如短射、熔接线或过保压）。

注： 浇口位置分析结果并不会表明某一注射位置是客观实用还是外观合格。

1. 如果未显示“分析向导”，请单击 （“主页”选项卡 > “成型工艺设置”面板 > “分析向导”）。
2. 选择“序列”选项卡，然后选中“浇口位置”复选框。
3. 单击“下一步”显示“浇口位置”选项卡。
4. 确保选择了“高级浇口定位器”算法，并在“浇口数量”文本框中输入 1。
5. 单击“下一步”显示“材料”选项卡。
6. 在“特定材料”区域或“通用材料”列表中选择“通用 PP: 通用默认”。 这是默认的热塑性聚丙烯材料。
7. 选择“完成”关闭“分析向导”。

   可以选择不允许设置为注射位置的模型区域。

   默认的选择方法是使用公差角。当相邻区域所成的角度小于公差角时，将会选择这些区域。通过增大公差角或选择多个区域，可以禁止将注射位置放置在手机外壳的正面。

8. 单击 （“边界条件”选项卡 > “注射位置”面板 > “限制性浇口区域”）。 “工具”选项卡将显示“限制性浇口区域”窗格。

   可通过“选择方法”窗格定义区域的选择方式。确保选中下拉框中的“公差角”。如有必要，可向下滚动查看此部分对话框。

9. 输入 35 度作为“公差”。

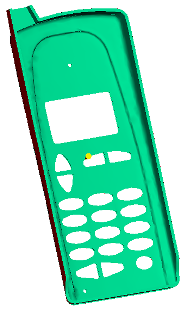

10. 单击模型正面以禁止将注射位置放置在该表面。 由于存在多个圆角，可能需要选择多个区域来限制手机的整个正面。 限制性区域显示为红色。


11. 单击“关闭”。 运行浇口位置分析时，将忽略限制性浇口区域。
12. 单击“开始分析！”运行浇口位置分析。 该浇口位置分析使用高级浇口定位器算法，在分析一个浇口的最佳位置后将生成两种结果。

    流阻指示器结果

    此结果显示了浇口施加给流动前沿的阻力。请确保流阻在整个零件中均匀分布。

    浇口匹配性结果

    此结果评定模型上各个位置作为注射位置的匹配性。颜色相同的区域表示匹配度相同的位置。如果注射位置因设计约束而不适合，则在设置另一注射位置时可以考虑浇口匹配性结果中的其他红色区域。

    注： 只有在“分析向导”中的“浇口数量”设置为一 (1) 时，才会产生浇口匹配性结果。

13. 旋转模型以便能够查看手机外壳的背面。

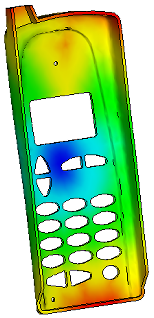

14. 在“方案任务”窗格中选择流阻指示器结果。 最低流动阻力以蓝色表示，位于模型中心。


15. 在“方案任务”窗格中选择浇口匹配性结果。 最适合的注射位置以红色表示。

    可以利用浇口位置摘要在分析指出的最佳位置处添加注射位置。
16. 在“方案任务”窗格中单击“摘要”，然后单击“浇口位置”选项卡。
17. 单击“全部应用”，以使用新浇口位置表中指定的形状和坐标放置注射位置。
18. 单击“创建副本”。 将创建一个新方案，该方案包含一个注射位置。方案名称现在已加亮。
19. 右键单击方案名称，将方案重命名为 cellphone_study_1，然后按 Enter。

新方案的注射位置位于手机外壳背面中心处。现在即可运行填充分析。
